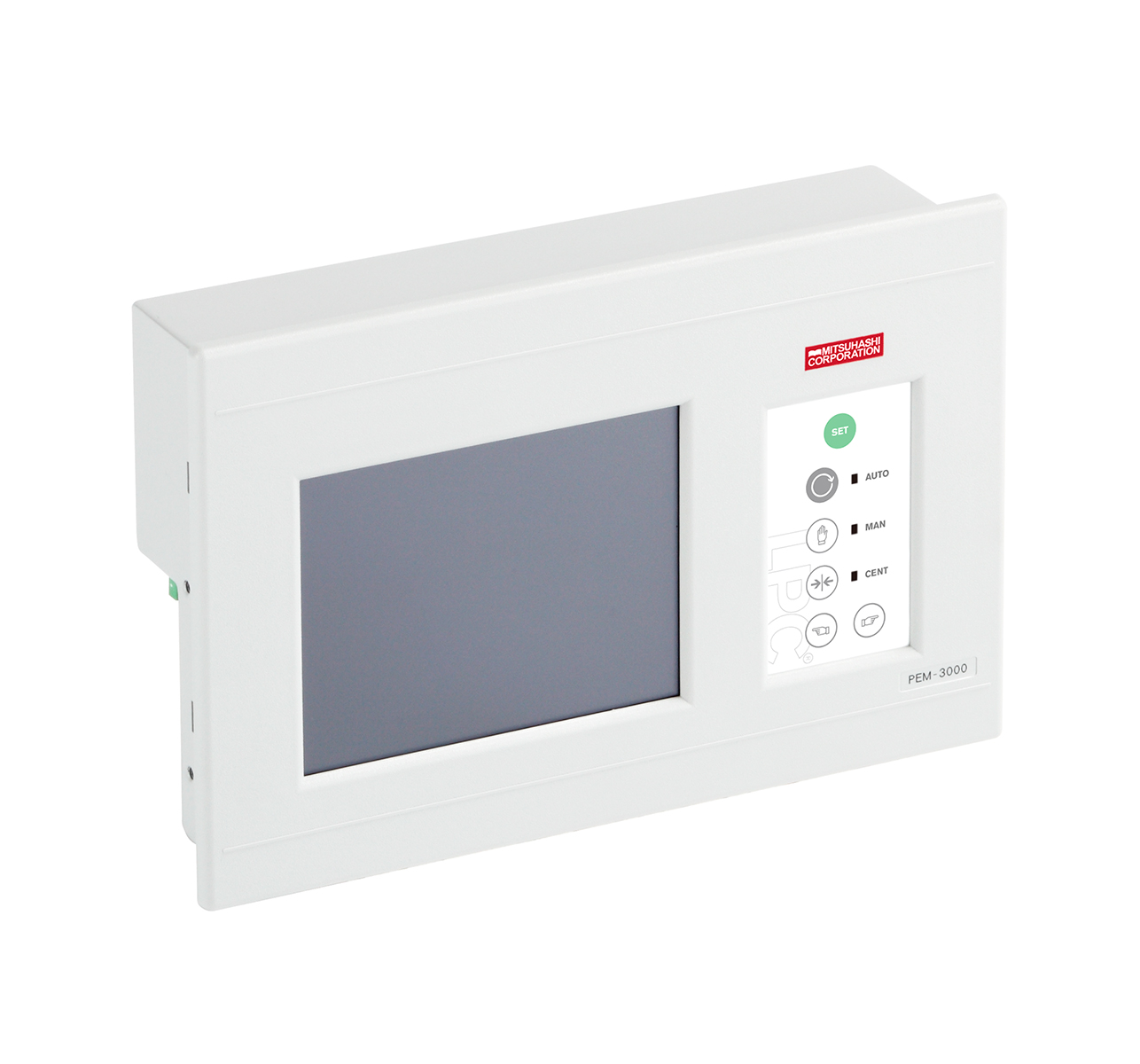

PEM-3000

zoomimg
拡大縮小

特長

  • カラー液晶のタッチパネルにより直感的に操作することが出来ます。
  • 外部制御用に動作モードの切換入力やアラーム出力を行う端子を標準装備しています。
  • センサで検出したウェブの状態をモニタするためのアナログ出力を標準装備しています。
  • センサや駆動機との接続はコネクタ式なっており、容易に配線することができます。
  • センサは最大4ch まで接続可能で、蛇行制御用に加えてウェブ位置のモニタにも使することが出来ます。

外形 外形図参照
電源 DC24V±20%
(コネクタ端子台より供給,コネクタ端子台型式:FKCN2.5/3-STF-5.08, Phoenix Contact)
消費電流 500mA以下
(電源電圧DC24Vにおける、PEM-3000単体の動作時消費電流)
※センサなど周辺接続機器の電源はPEM-3000から供給します。それらの電源容量を考慮に入れた上で適切な電源をご用意願います。また、PEM-3000から電源供給する機器の総消費電流は1.5Aを超えないようにして下さい。
質量 約1.5kg
設置環境 周囲温度 0~40℃
周囲湿度 80%RH以下(結露無き事)
雰囲気 屋内(直射日光が当たらないこと)
風通しの良いこと
腐食性ガス・引火性ガス・オイルミスト・塵埃のないこと
その他 振動の多い場所での設置は避けて下さい。
接続機器 センサ 最大4台まで接続可能
・シングル:ウェブのエッジまたはラインマークを検出
・ペア:ウェブの両エッジ(センタリング制御)
・PSM-75 series, PSM-46 series,PSM-270
駆動機 ・アクチェータ:PDM-100,
・ロールガイダ:PGM-15,
・その他DCモータ搭載駆動機:PG series, PD-400, PD-610, PD-650
注)DCモータ搭載駆動機を使用する場合はDCモータドライバPCM-D40が必要となります。
オプション ・拡張I/Oモジュール:PXM-08
入力10点(基準位置SET,モード選択,駆動機操作,バンクメモリ選択)
出力10点(センサ状態,モード状態,駆動機ストロークエンド・センター,バンク状態,システムラン)
表示器 5.7inchTFT カラーディスプレイ,タッチパネル付
表示言語 日本語,英語,中国語,韓国語
操作 シートキー及びタッチパネル
外部
制御端子
上記端子はコネクタ端子台にて接続
コネクタ端子台型式:FMC1.5/4-STF-3.5, Phoenix Contact

注)PEM-3000とセンサ、駆動機、その他オプションなどの機器を接続するためにCANバス専用ケーブル及び分岐コネクタが必要となります。接続する機器に合わせて選択して下さい。上記のケーブル、コネクタ類は弊社でご用意しております。(別売)
