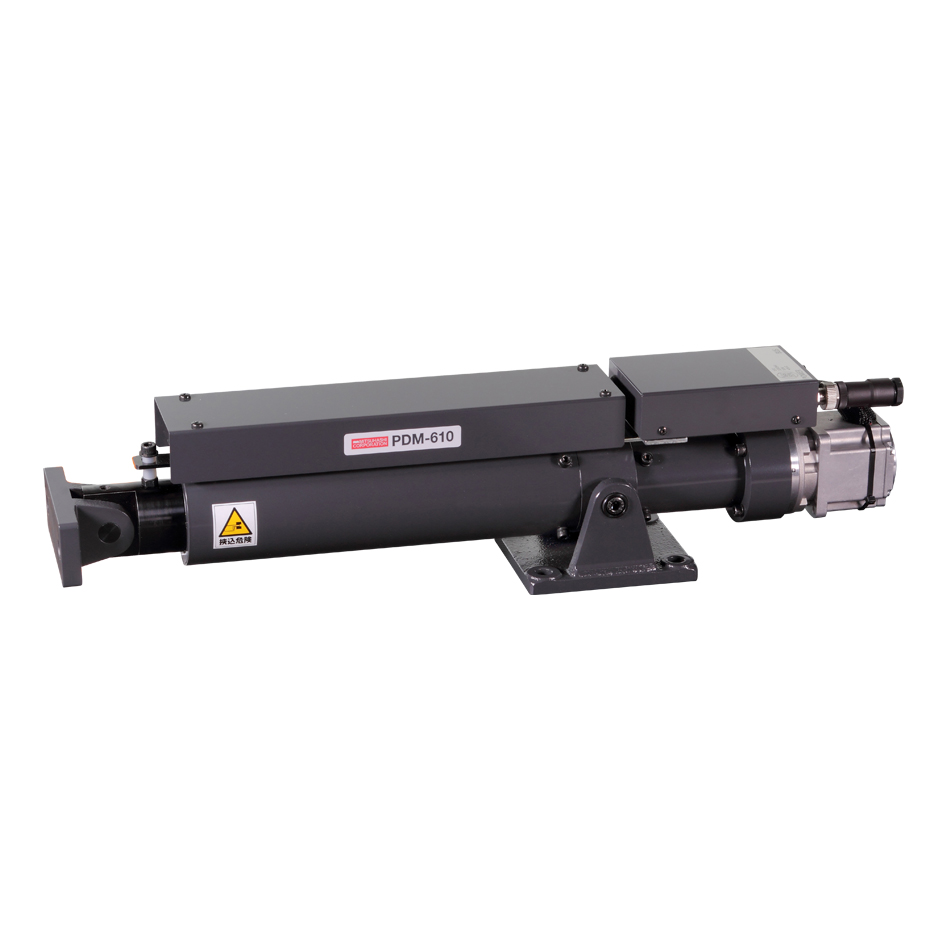

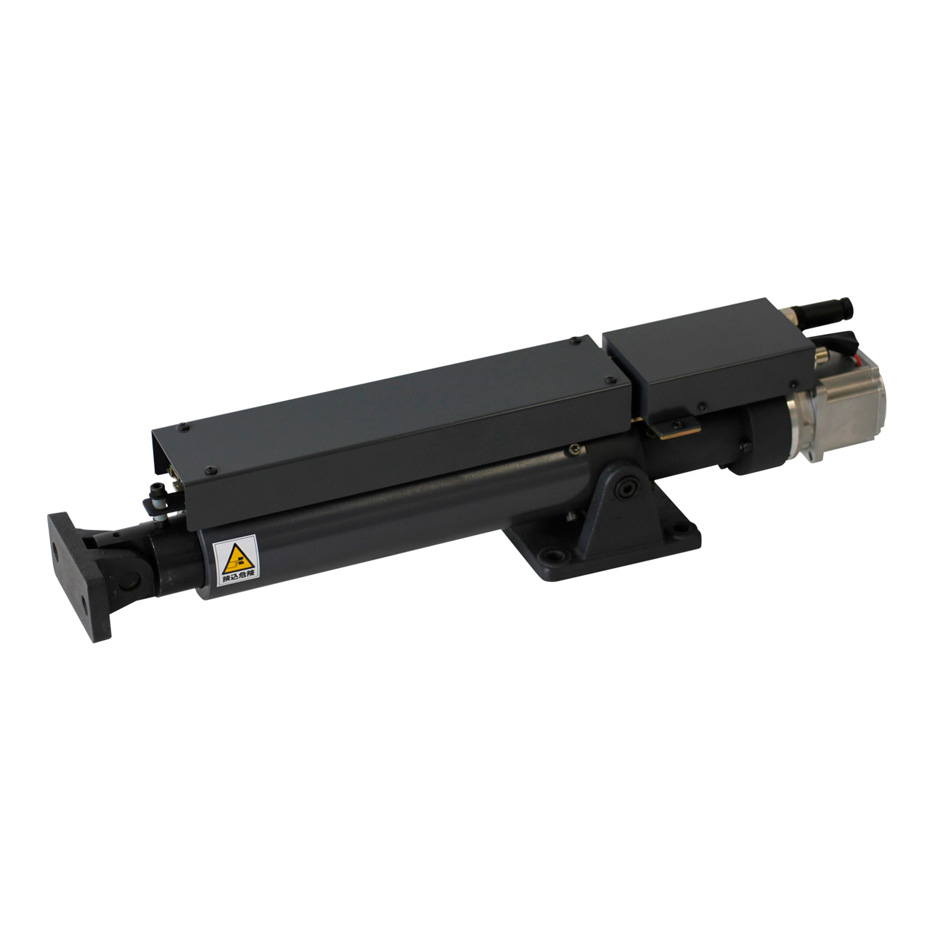

PDM-610

アクチェータ

  • #アクチェータ

ウェブの巻き出し、巻取り部の蛇行制御に用いるアクチェータです。G-seriesのコントローラ、センサと組み合わせて使用します。ブラシレスモータを搭載し、メンテナンス性に優れ、高応答、高精度の制御を実現します。許容質量は1500kgです。

PDM-610

図面

①ブラシレスDCギヤードモータ ②コネクタ ③スライドロッド ④スイッチユニット ⑤電装ボックス ⑥スタンド ⑦モータ電源接続用コネクタ(付属) ⑧McBus接続用コネクタ(別売)
※1: 取付穴 ※2: 取付穴 ※3: 電源ケーブル(非付属品)

製品カタログ

特長

  • メンテナンスフリーのブラシレスDCモータを採用しました。
  • 従来のPDシリーズと比べ、より俊敏で精度の高い蛇行修正制御が可能になりました。
  • PEM型コントローラやPSM型センサとはコネクタのみで接続するため配線作業が容易です。

仕様

推力 N (132kgf)
ストローク 180mm
駆動速度 20mm/s
質量 11kg
電源 DC24V±20%
消費電流 2.5A
使用環境 温度:0~50℃
湿度:80%Rh以下(結露なきこと)
接続機器 コントローラ PEM-200、PEM-3000
センサ PSM型センサ
電源:付属の電源コネクタより供給。(ケーブルは貴社にて用意してください)CANバス:別売りの専用ケーブルを用いてコントローラ、センサと接続します。接続の構成はPEMコントローラのカタログをご覧ください。
