PD-400

アクチェータ

  • #アクチェータ

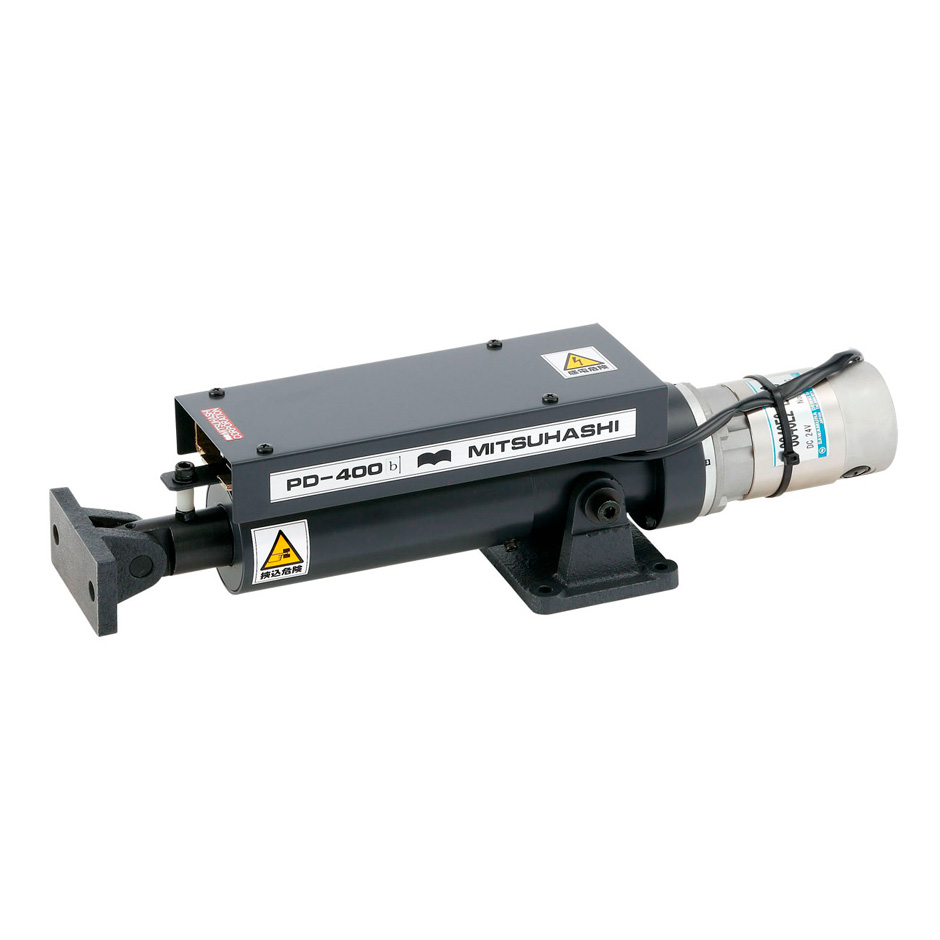

ウェブの巻き出し、巻取り部の蛇行制御に用いるアクチェータです。Q-seriesの制御盤、検出器と組み合わせて使用します。総重量1300kg以下のものに使用します。

PD-400

図面

①DCギヤードモータ ②コネクタ ③スライドロッド ④スイッチユニット ⑤端子台
※1: 取付穴

特長

  • 長寿命で保守点検が簡単
    駆動機構にボールネジを採用しているため磨耗部品がほとんどなく、長寿命で保守点検が容易です。
  • センター位置検知用マイクロスイッチ装備
    制御盤のセンター停止スイッチを押すと、アクチェータをあらかじめセンター位置にセットしておくことが出来ます。

仕様

許容推力 392N(40kgf)
許容質量 1330kg
ストローク 50mm
駆動速度 20mm/s
DCモータ DC24V 1.5A
質量 6kg
