PSM-270

反射型センサ

光電反射式でウェブの印刷されたラインマークや境界を検出するセンサです。G-seriesのコントローラ、駆動機と組み合わせてウェブの蛇行制御に用います。外乱光に強く、高感度の検出が可能です。

PSM-270

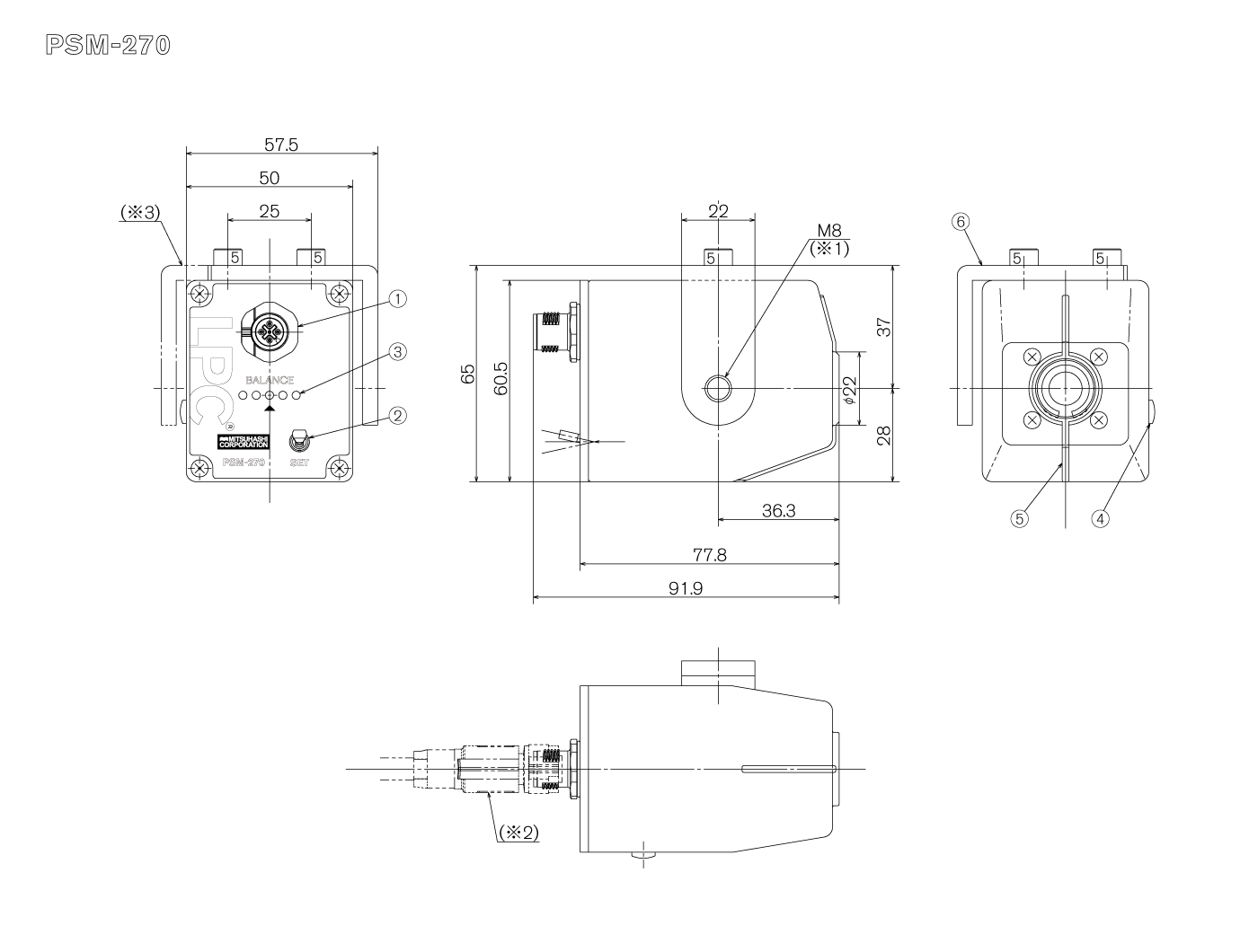

図面

①周辺機器接続コネクタ　②セットスイッチ　③バランス表示LED　④チャンネル設定用スイッチ（内部）　⑤センターマーク　⑥取付用ブラケット（左右組み換え可能）
※1: 取付穴　※2: CANケーブル　※3: 左右組み換えした時の図

製品カタログ

特長

  • 高感度のため、低いコントラストでも検出可能です。
  • SETスイッチを操作する時にフィルム面が見えるため、ティーチングが容易に行えます。
  • LEDにより、セット位置からフィルムのズレを確認することができます。

仕様

電源 DC24V±20％（CANバスより供給）
消費電流 35mA（電源電圧DC24V時）
使用環境 温度：0～40℃、湿度：80%Rh以下（結露なきこと）
質量 約350g
検出対象 ウェブのエッジ、境界（印刷のエッジなど）、ラインマーク
検出方式 光電反射式
検出距離 26mm±2mm（筐体先端 ー ロール間距離）
検出範囲 φ6
光源 白色発光ダイオード
受光素子 フォトダイオード
