PGMW-15

一体型小型ロールガイダ

ウェブ搬送の中間工程で蛇行制御を行う場合に使用します。コントローラ、センサが一体的に組み込まれているため、お客様の設計や設置・配線・調整の手間を短縮することができ、簡単に使用できます。ブラシレスモータ搭載でメンテナンス性に優れ、高応答、高精度の制御を実現します。幅600mm以下の小幅ウェブに適用し、包装機や衛生用品製造機の蛇行制御に適しています。

PGMW-15

図面

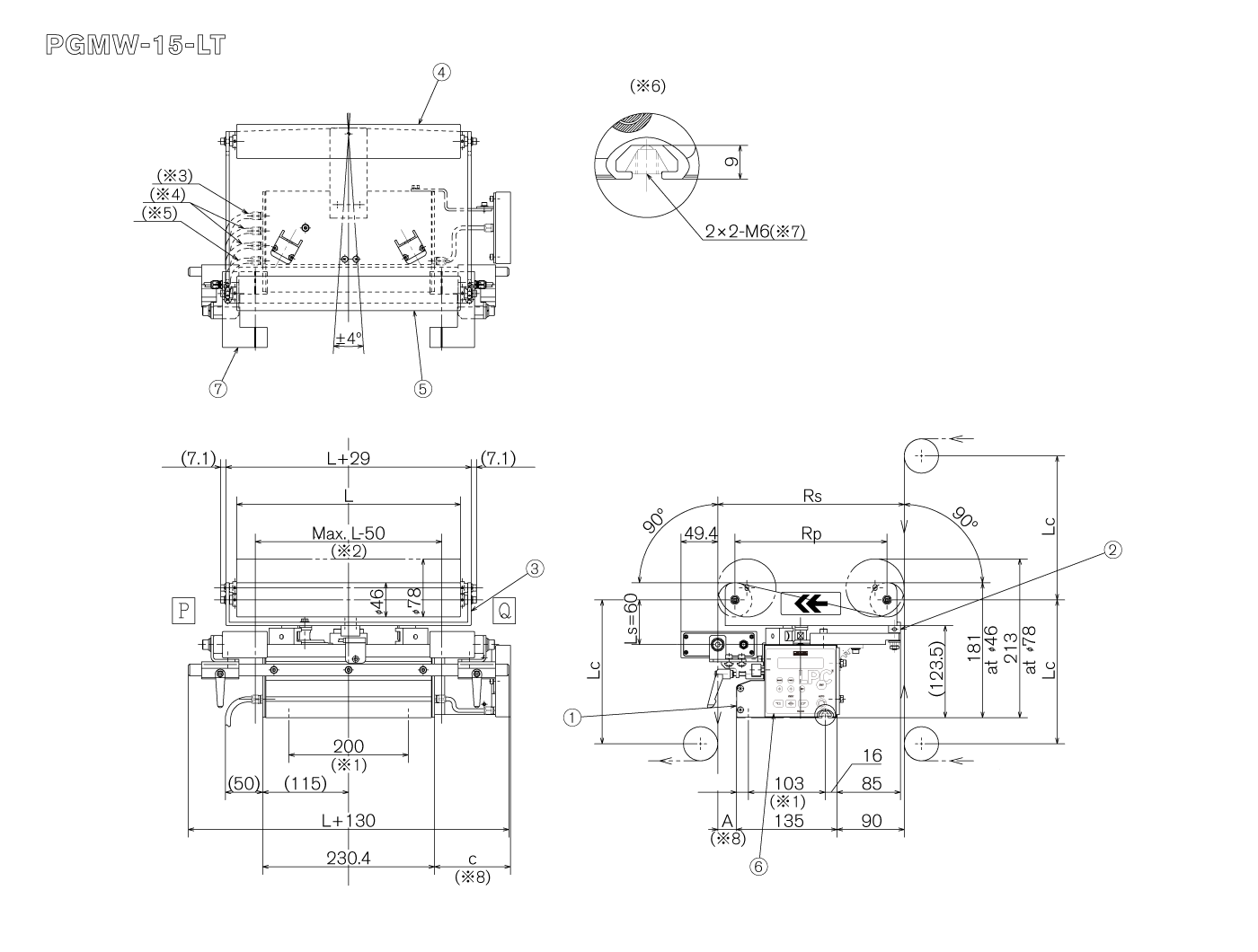

①駆動部　②ピボットスタンド　③ロール枠　④入口ロール　⑤出口ロール　⑥コントローラ　⑦センサ
※1: 取付ピッチ　※2: シート幅　※3: 外部制御用ケーブル　※4: センサ用ケーブル　※5: 電源ケーブル　※6: 取付ナット部詳細図（S=1/1）　※7: 後入れバネナット　※8: ロール高さ　※9: サイズにより寸法変動
L: ロール面長　Rs: ロール外径間距離　Rp: ロール芯間距離　Lc: 固定ロールまでの距離　Ls: センサまでの距離
①駆動部　②ピボットスタンド　③ロール枠　④入口ロール　⑤出口ロール　⑥コントローラ　⑦センサ
※1: 取付ピッチ　※2: シート幅　※3: 外部制御用ケーブル　※4: センサ用ケーブル　※5: 電源ケーブル　※6: 取付ナット部詳細図（S=1/1）　※7: 後入れバネナット　※8: サイズにより寸法変動
L: ロール面長　Rs: ロール外径間距離　Rp: ロール芯間距離　Lc: 固定ロールまでの距離　Ls: センサまでの距離

製品カタログ

特長

  • 電源を接続するだけなので、短時間で機械への組み付けが完了します。
  • メンテナンスフリーのブラシレスDCモータを採用しました。
  • ボールねじ式超小型アクチュエータを内蔵しており、ロール枠をガタのなくパワフルに旋回させます。
  • ロール枠の旋回トルクが従来のギア式のPG-100と比較して2.5倍以上になります。
  • 低バックラシ（従来機の1/10以下）と相まって、ピボット軸と2ヶ所のカムフォロアにてロール枠を3点支持する構成であるため、剛性の高いロール枠となっています。
  • 赤外線エッジセンサ（PSM-75シリーズ）と超音波エッジセンサ（PSM-46シリーズ）を用途に応じて選択することができます。また、PSM-75シリーズを2台使用することでセンタリング制御が可能です。

仕様

ショートType（PGMW-15-ST） ロングType（PGMW-15-LT）
電源 DC24V±20% 付属ケーブル（5m）の端子に接続して下さい。（24V：「＋」、OV：「－」、接地「FG」）
消費電流 0.6A（電源電圧DC24V時）
組込機器 コントローラ PEM-200
センサ センサの種類及び台数をご指定下さい。
・PSM-46、46W（最大1台、エッジ制御）
・PSM-75、75W（最大2台、エッジまたはセンタリング制御）
PSM-75シリーズを使用する場合、粉塵の多い環境ではレンズへの粉塵付着を防止するダストブローユニットを使用することが有効です。型式はPSM-75W-DBとなります。その場合、エア圧：0.2〜0.5MPa、ドライエア、最大消費量20Nℓ/分を準備願います。
適用範囲 ロール面長 150～650mm 200～650mm
ロール径 φ46、φ78その他の仕様についてはお問い合わせ下さい。
ロール材質 ・アルミロール（アルマイト 無／有）
・ゴムロール（NBR白）
・CFRP（ラバーコルク巻きつけ 無／有）
その他の仕様についてはお問い合わせ下さい。
ロールスパン 150mm 175mm 200mm 225mm 250mm 275mm 300mm 400mm
修正量 ※1 ±17mm ±19mm ±22mm ±25mm ±16mm ±18mm ±20mm ±27mm
修正速度 20mm/s 22mm/s 25mm/s 28mm/s 14mm/s 15mm/s 17mm/s 23mm/s
最大ウェブ張力 ※2 200N（ウェブ幅250㎜） 260N（ウェブ幅450㎜）
最大ウェブ走行速度 300m/min
使用環境 温度：0～40℃
湿度：80%Rh以下（結露なきこと）
質量（駆動部本体、ロール枠除く） 4.0kg
その他 ＜ロール枠の位置決め方法について＞
・センターの位置決めには近接スイッチ、ストロークエンドの位置は電子カウンタ式となっております（位置はコントローラにて設定）。電源投入時に自動でセンターへ移動します。（標準仕様）
・オプションとしてストロークエンド検出用の近接スイッチを追加することができます。
＜操作盤とコネクタパネルの位置について＞
・駆動部本体ケースの左右側面には、操作盤とコネクタパネルがあります。
・ウェブの流れ方向により、決まった方向にして出荷します。
（右流れ）出口側ロールを正面に見て、左端側が操作盤になります。
（左流れ）出口側ロールを正面に見て、右端側が操作盤になります。
※1 ロール枠の振り角より求めた値です。
（ショートtype：±7°、ロングtype：±4°）
※2 張力は、ウェブ幅に比例します。
