PSM-75W

赤外線エッジセンサ

  • #赤外線エッジセンサ

赤外線透過型のウェブエッジセンサです。G-seriesのコントローラ、駆動機と組み合わせてウェブ蛇行制御に用います。不透明ウェブや不織布のエッジ検出に適しています。

PSM-75W

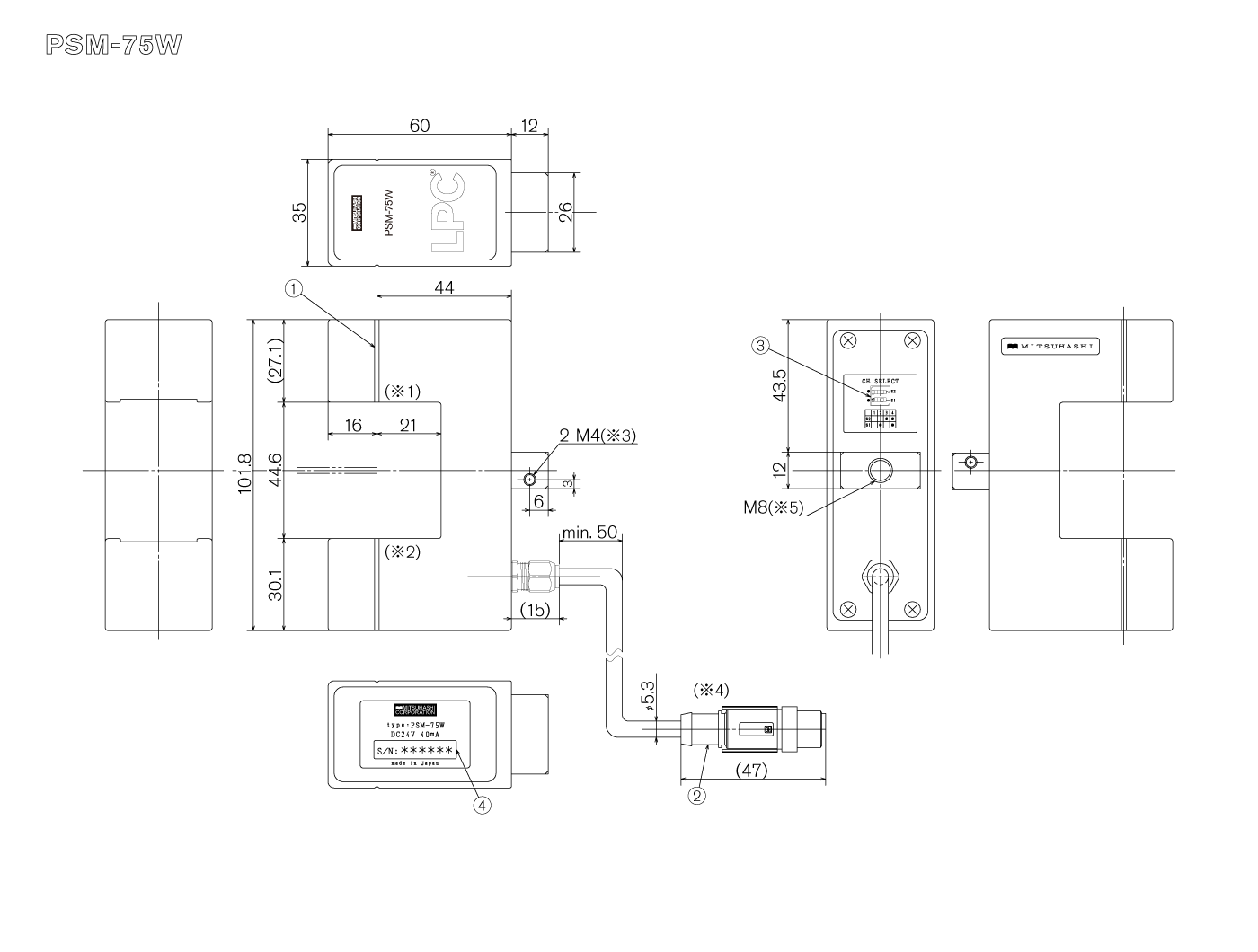

図面

①センターマーク ②周辺機器接続コネクタ ③チャンネル選択スイッチ ④シリアルNo.
※1: 受信側 ※2: 投光側 ※3: シートガイド取付用 深さ6 ※4: ケーブル長さ300mm ※5: 取付用 深さ12
①センターマーク ②周辺機器接続コネクタ ③チャンネル選択スイッチ ④シリアルNo.
※1: 受信側 ※2: 投光側 ※3: シートガイド取付用 深さ6 ※4: ケーブル長さ300mm ※5: 取付用 深さ12

特長

  • 光源には赤外線を用いており、透明・不透明フィルムの他、不織布の蛇行検出に適しております。
  • 粉塵の多い環境ではダストブローユニット付きの「DB」タイプが有効です。
  • ふところが小さい「W」タイプは主にロールガイダ用、ふところが大きい「WX」タイプは主に巻取、巻出台車用です。
  • スイッチパネル付きの「75WS」「75WXS」はセンサの本体でモード切換えやティーチング操作を行えるため、便利です。また、スイッチパネル付のものはPEM 型のコントローラを使用しないシンプルなシステム(駆動機とセンサのみ)にすることも可能です。

仕様

電源 DC24V±20%(CANバスより供給)
消費電流 40mA(電源電圧DC24V時)
使用環境 温度:0~40℃、湿度:80%Rh以下(結露なきこと)
質量 約300g
付属ケーブル 0.3m、先端コネクタ付(M12オスコネクタ 5極)
検出対象 ウェブのエッジ、境界(印刷のエッジなど)
検出範囲 15mm
光源 赤外発光ダイオード
受光素子 フォトダイオード

ラインナップ

型式 用途
PSM-75W 主にロールガイダ用
PSM-75WS 主にロールガイダ用、スイッチパネル付き
PSM-75WS-DB 主にロールガイダ用、スイッチパネル付き、ダストブロー付き
PSM-75WX 主に巻取・巻出台車用
PSM-75WS 主に巻取・巻出台車用、スイッチパネル付き
PSM-75WS-DB 主に巻取、巻出台車用、スイッチパネル付き、ダストブロー付き

DBのエアー仕様

空気源 0.2〜0.5MPa
20Nℓ/分
接続口径 φ2.1(φ3チューブ用)
※スピードコントローラを用いて上記の流量程度となるよう調整して下さい
