PS-800

透過型ライン検出器

透明ウェブに印刷されたラインマークや境界の位置を検出する光電透過型検出器です。Q-seriesの制御盤、駆動機と組み合わせてウェブの蛇行制御に用います。ウェブのエッジ基準ではなく印刷基準で制御したいときに適しています。

PS-800

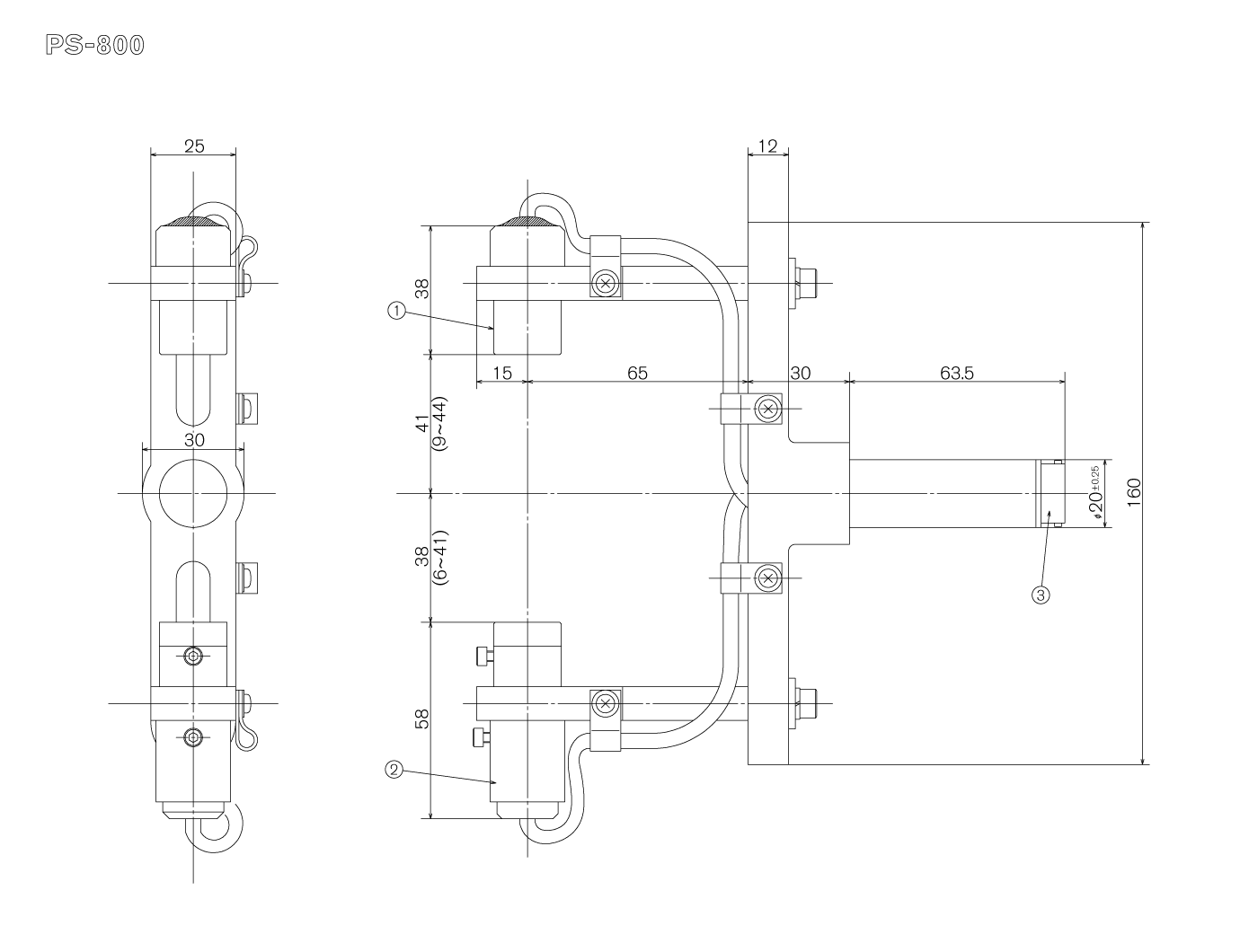

図面

①受光部　②投光部　③コネクタ

製品カタログ

特長

  • ウェブエッジの検出に加え、透明ウェブに印刷された境界やラインマークの位置を検出することができます。

仕様

検出方法 光電透過式、偏位比例型
検出位置 ウェブのエッジ、透明ウェブの印刷境界、ラインマーク
検出距離 15～85mm
検出範囲 6mm
光源 タングステン電球
受光素子 シリコンフォトダイオード
周囲温度 0～50℃（結露なきこと）
重量 500g
適合制御盤 PW-1000、PWN-1000、PW-1310、PW-2000
