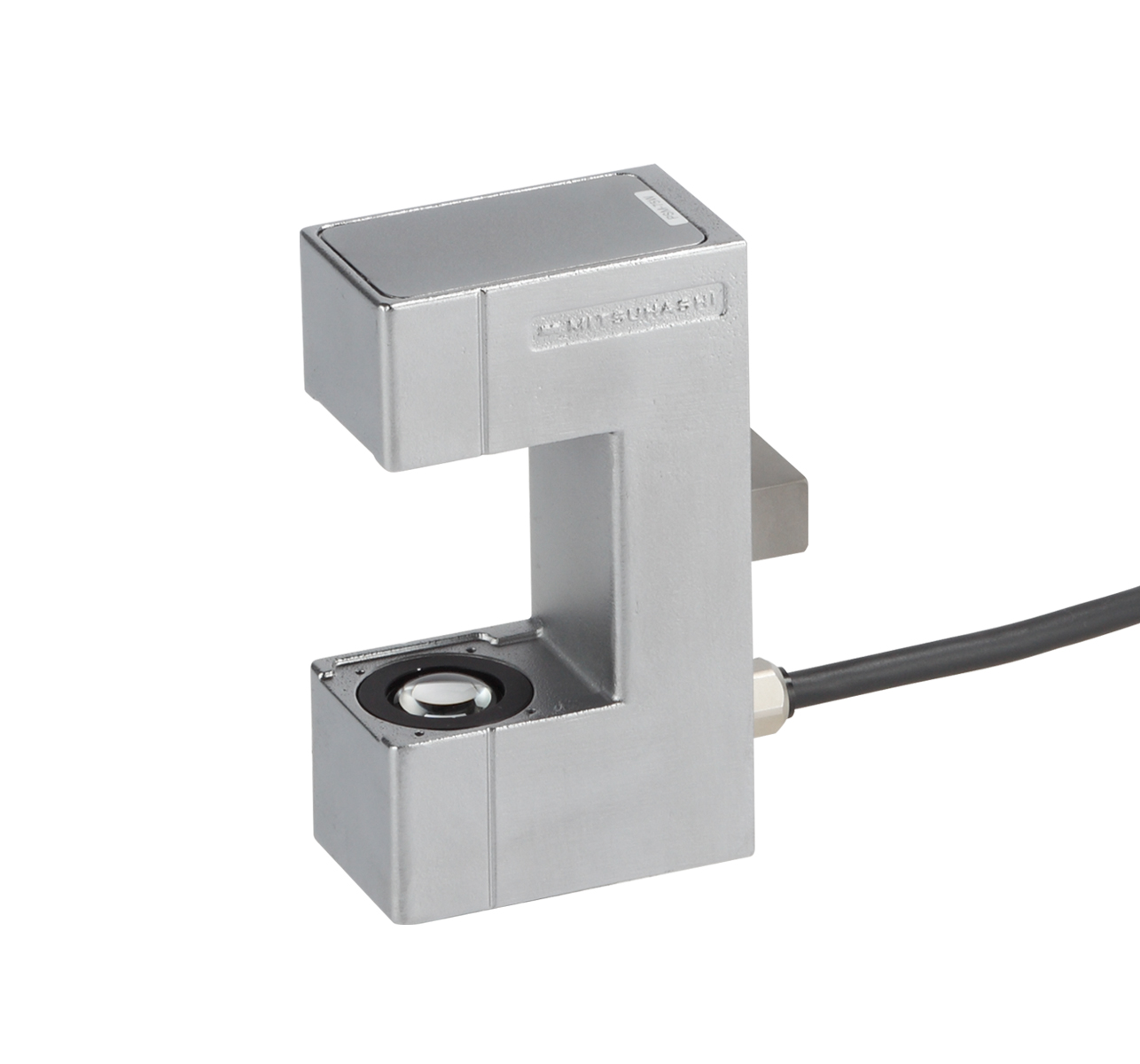

PSM-75W

zoomimg
拡大縮小

特長

  • 光源には赤外線を用いており、透明・不透明フィルムの他、不織布の蛇行検出に適しております。
  • 粉塵の多い環境ではダストブローユニット付きの「DB」タイプが有効です。
  • スイッチパネル付きの「75WS」はセンサの本体でモード切換えやティーチング操作を行えるため、便利です。また、スイッチパネル付のものはPEM 型のコントローラを使用しないシンプルなシステム(駆動機とセンサのみ)にすることも可能です。
外形 外形図参照
電源 DC24V±20%(CANバスより供給)
消費電流 40mA(電源電圧DC24V時)
使用環境 温度:0~40 ℃ ,湿度:80%Rh以下(結露なきこと)
質量 約300g
付属ケーブル 0.3m, 先端コネクタ付(M12オスコネクタ 5極)
検出対象 ウェブのエッジ,境界(印刷のエッジなど)
検出範囲 15mm
光源 赤外発光ダイオード
受光素子 フォトダイオード

<ラインナップ>

型式 スイッチ パネル ダストブロー ユニット
PSM-75W なし なし
PSM-75WS 有り なし
PSM-75W-DB なし 有り
PSM-75WS-DB 有り 有り

DBのエアー仕様

空気源

0.2〜0.5MPa
20Nℓ/分

接続口径

φ2.1(φ3チューブ用)

※スピードコントローラを用いて上記の流量程度となるよう調整して下さい
