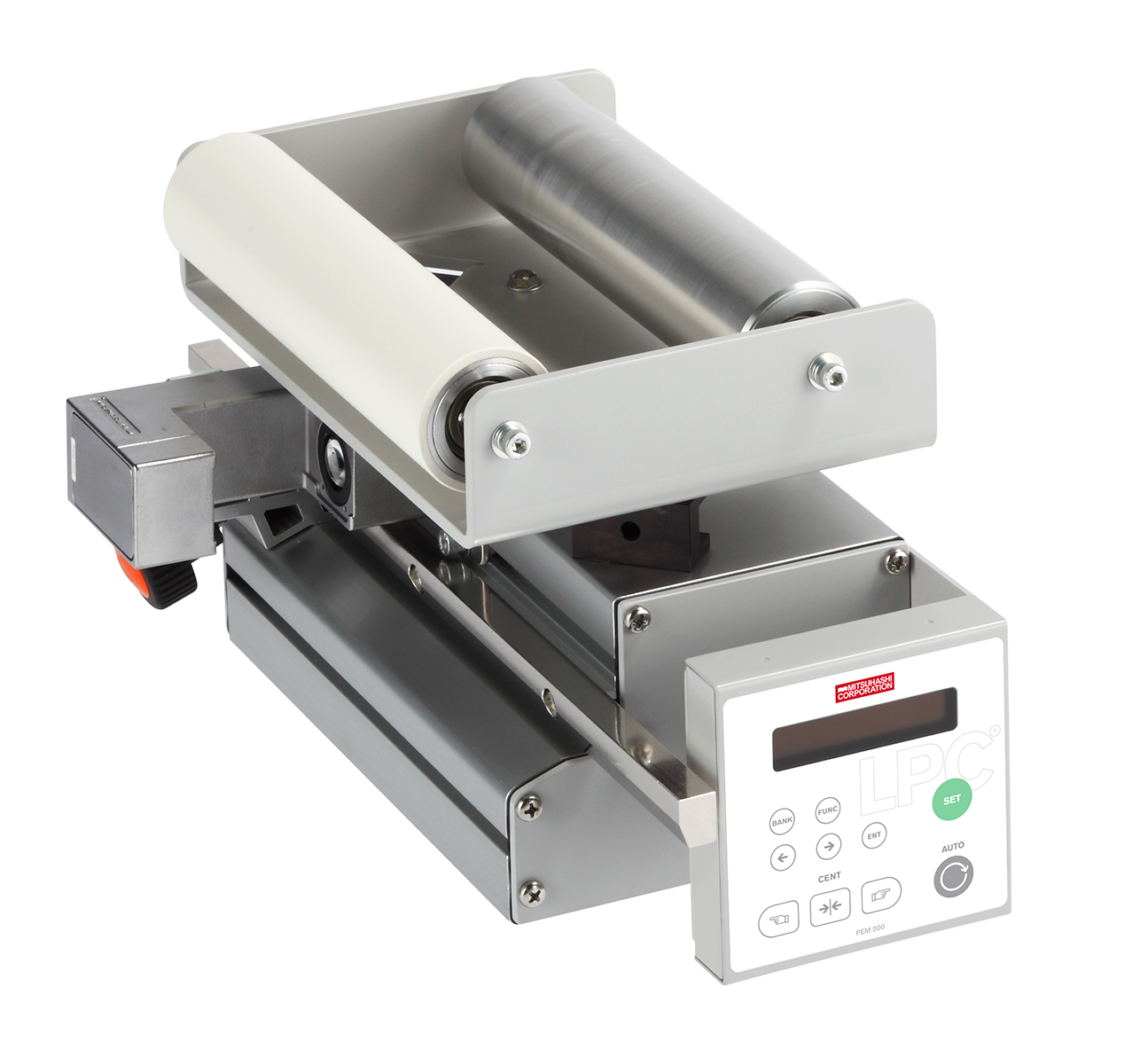

PGMW-15

zoomimg
拡大縮小

特長

  • 電源を接続するだけなので、短時間で機械への組み付けが完了します。
  • メンテナンスフリーのブラシレスDCモータを採用しました。
  • ボールねじ式超小型アクチュエータを内蔵しており、ロール枠をガタのなくパワフルに旋回させます。
  • ロール枠の旋回トルクが従来のギア式のPG-100 と比較して2.5 倍以上になります。
  • 低バックラシ(従来機の1/10以下)と相まって、ピボット軸と2ヶ所のカムフォロアにてロール枠を3 点支持する構成であるため、剛性の高いロール枠となっています。
  • 赤外線エッジセンサ(PSM-75シリーズ)と超音波エッジセンサ(PSM-46 シリーズ)を用途に応じて選択することができます。また、PSM-75 シリーズを2 台使用することでセンタリング制御が可能です。



ショートType ロングType
電源 DC24V±20%  付属ケーブル(5m)の端子に接続して下さい。 (24V:「+」,0V:「-」,接地「FG」)
消費電流 0.6A(電源電圧DC24V時)
組込機器 コントローラ PEM-200
センサ センサの種類及び台数をご指定下さい。
・PSM-46,46W(最大1台,エッジ制御)
・PSM-75,75W(最大2台,エッジまたはセンタリング制御)
PSM-75シリーズを使用する場合、粉塵の多い環境ではレンズへの粉塵付着を防止するダストブローユニットを使用することが有効です。型式はPSM-75W-DBとなります。その場合、エア圧:0.2〜0.5MPa,ドライエア,最大消費量20Nl/minを準備願います。
適用範囲 ロール面長 (mm) 150~650 200~650
ロール径 (mm) φ46 ,φ78
その他の仕様についてはお問い合わせ下さい。
ロール材質 ・アルミロール(アルマイト 無/有)
・ゴムロール(NBR白)
・CFRP(ラバーコルク巻きつけ 無/有)
その他の仕様についてはお問い合わせ下さい。
ロールスパン (mm) 150 175 200 225 250 275 300 400
修正量(mm)※1 ±17 ±19 ±22 ±25 ±16 ±18 ±20 ±27
修正速度 (mm/sec) 20 22 25 28 14 15 17 23
ウェブ張力 (N)※2 200(ウェブ幅250㎜) 260(ウェブ幅450㎜)
ウェブ走行速度(mm/min) 300
使用環境 温度:0~40 ℃
湿度:80%Rh以下(結露無きこと)
質量(駆動部本体、ロール枠除く) 4.0kg
その他 <ロール枠の位置決め方法について>
・センターの位置決めには近接スイッチ、ストロークエンドの位置は電子カウンタ式となっております(位置はコントローラにて設定)。電源投入時に自動でセンターへ移動します。(標準仕様)
・オプションとしてストロークエンド検出用の近接スイッチを追加することができます。
<操作盤とコネクタパネルの位置について>
・駆動部本体ケースの左右側面には、操作盤とコネクタパネルがあります。
・ウェブの流れ方向により、決まった方向にして出荷します。
(右流れ)出口側ロールを正面に見て、左端側が操作盤になります。
(左流れ)出口側ロールを正面に見て、右端側が操作盤になります。

※1.ロール枠の振り角より求めた値です。
(ショートtype:±7°、ロングtype:±4°)
※2.張力は、ウェブ幅に比例します。
