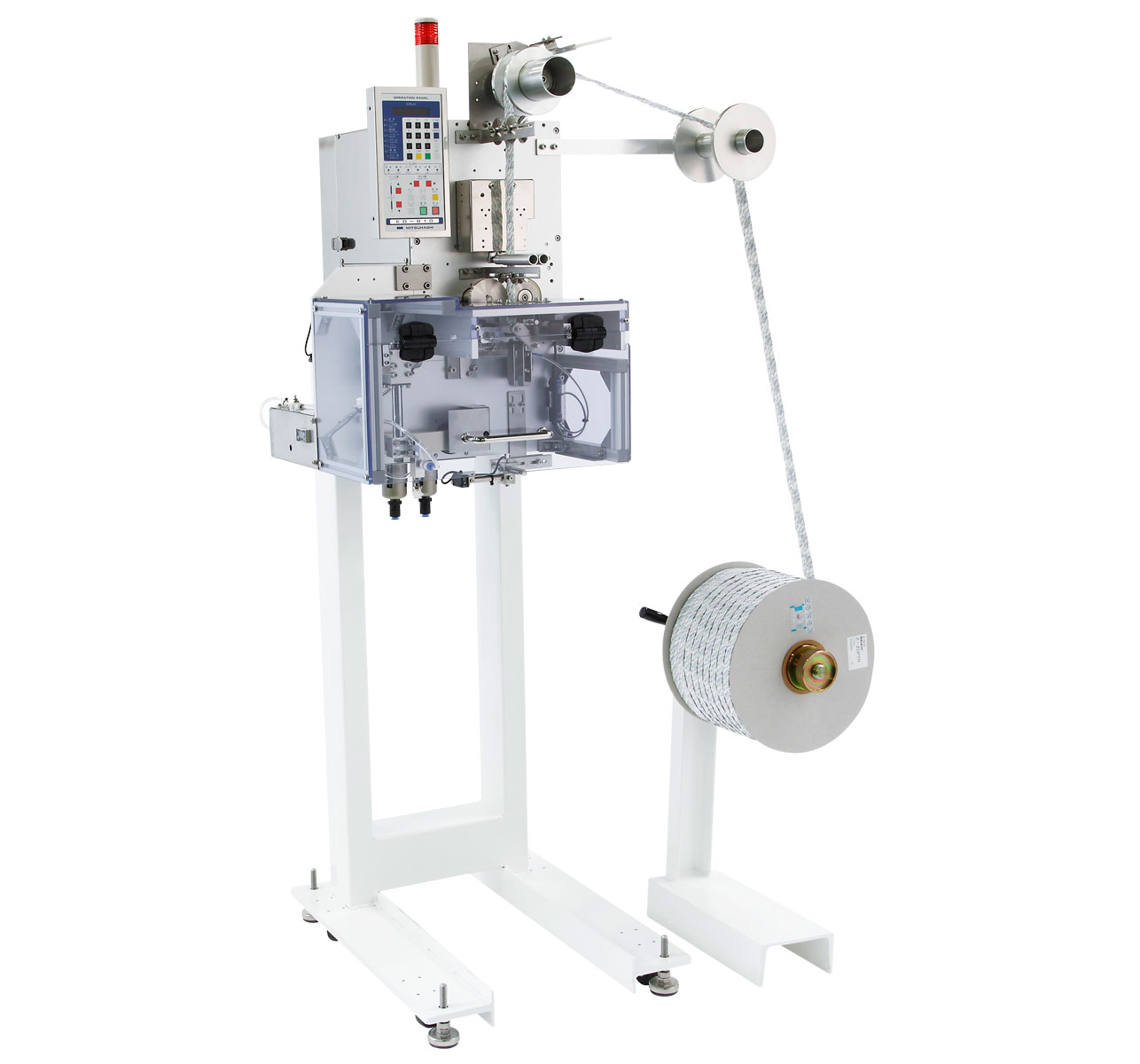

KD-820&LV-200 高速吸着投入

zoomimg
拡大縮小

連包状のパウチ(小袋)を1袋毎に定寸切断し、吸着したパウチをコンベアライン上の定位置に高速で漏れなく投入する装置です。粉末・乾燥剤・脱酸素剤・液体など、種々のパウチに適用できます。

特長

  • 能力200ヶ/分の高速投入を実現。
  • ACサ-ボモ-タ駆動の採用により、正確なタイミングでパウチを静かに定位置へ投入します。
  • 吸着と同時に切断する為、パウチはいつも同じ姿勢で投入されます。
  • 包装機コンベアへの直角投入、貼付け投入にも最適。
  • 軽量パウチも静電気に影響されることなく投入することができます。
  • TM-200(両面テ-プ貼付装置)と組合せると、両面テ-プを貼付けた連包小袋を1ヶずつに切断し、狙った位置へ正確に貼り付けることが出来ます。

投入能力 200ヶ/分(MAX) ※袋長70mm時
パウチ仕様 幅  20~80mm
長さ 25~90mm
厚み 1~10mm
外形寸法 640mm(W)× 660mm(H)× 580mm(D)
カット位置精度 ±1.5mm以下
電源 3φ AC200V 50/60Hz 1.5kVA
質量 Ca. 46kg
エアー源 0.5MPa 150L/min(ANR)
