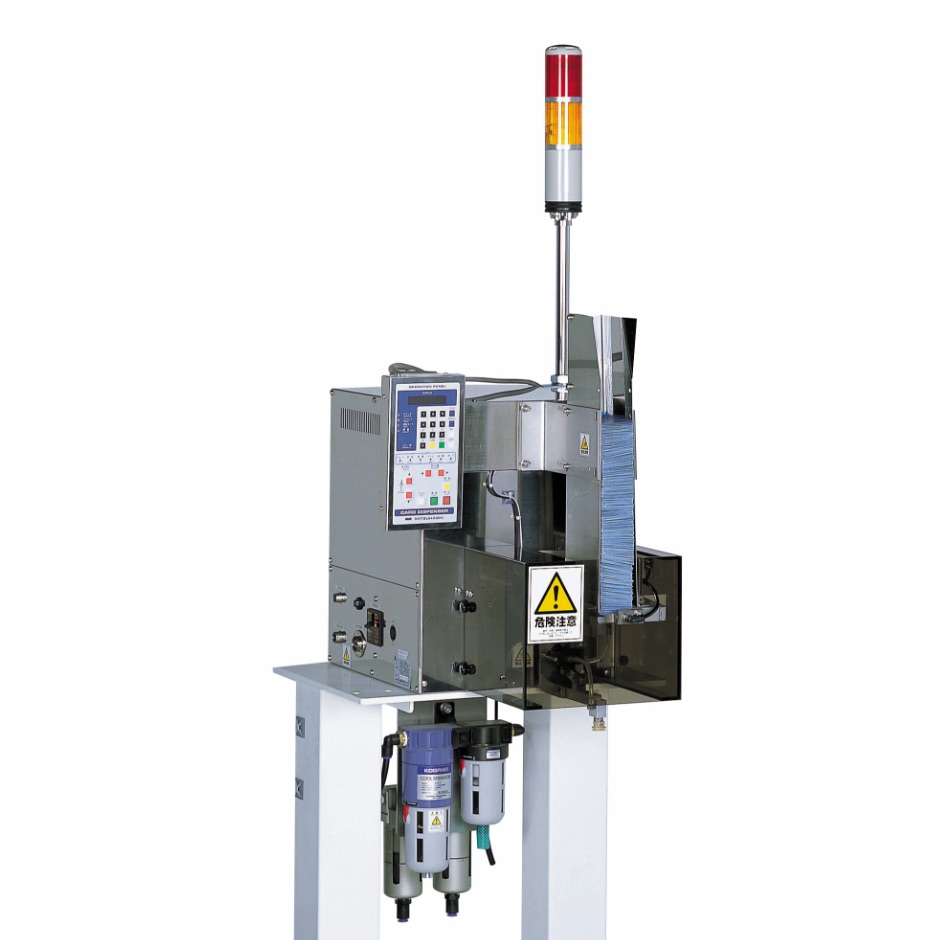

CD-920

ロータリ式カードディスペンサー

各種カード・台紙・トレー・蓋などを、コンベアラインの定位置に投入する装置です。
弊社独自のカムラック機構により、動作軌跡の安定性とカードにやさしい滑らかな動きを実現しました。

CD-920

図面

①CD-920 ②操作パネル ③固定式ストッカー ④吸着アーム ⑤フレーム

省人化効果

手作業
約30ヶ/分
機械導入後
約200ヶ/分

特長

  • 装置能力200ヶ/分
  • 包装機などからの投入信号と同期させて、自動投入することができます。
  • 弊社独自のカムラック機構を搭載。また、吸着アームはロータリ式のツインアームを採用。より高速で動作軌跡の安定性とパウチにやさしい滑らかな動きを実現しました。

仕様

装置能力 200ヶ/分(最大)
※商品の形状、硬さなど、仕様により最大能力は変動します。
ワーク仕様 幅 30~70mm
長さ 30~100mm
電源 3φ AC200/220V 50/60Hz 1.0kVA
質量 約40kg
エアー源 0.5MPa 210L/min(ANR)ドライエア
