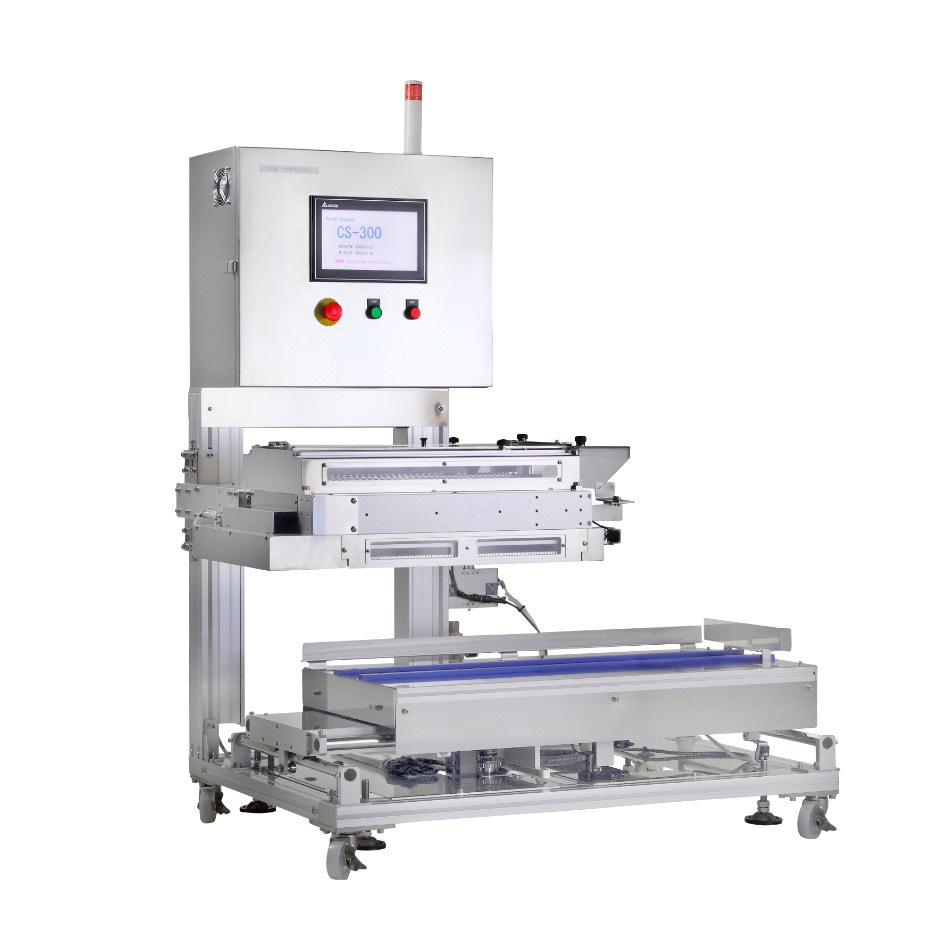

CS-300

パウチストッカー

充填包装機にて一袋又は複数袋単位の連包状に切断されたパウチ(小袋)を整列箱詰する装置です。

CS-300

図面

①コントロールボックス ②定位置投入ユニット ③2段シャッター部 ④台車部 ⑤搬送コンベア部(オプション) ⑥排出コロコン(オプション) ⑦タワーランプ(オプション)

製品カタログ

省人化効果

手作業
約20ヶ/分
機械導入後
約240ヶ/分

特長

  • 装置能力240ヶ/分
  • シャッターの回転はACサ-ボモ-タ駆動を採用しています。高速運転であるにもかかわらず静かな作業環境を保てます。
  • シャッターは滑りの良いエンボスプレート採用
  • 2段シャッター方式を採用。箱切換えに際して供給を一旦停止することなく連続的にパウチを計数し続けます。
  • 10.0インチカラータッチパネルを搭載。より簡単に操作が出来ます。
  • 台車部のレール及び車輪は動きがスムーズになる様、特殊な形状を採用しています。

仕様

能力 240ヶ/分 <袋長100mm時(単包)>
※包材や内容物の条件により最大能力は変動します。
パウチ仕様 幅 65~150mm
長さ 70~130mm
連包長 500mm(最大)
収納箱寸法 横幅 400~550mm
奥行 450mm(最大)
高さ 290mm(最大)
箱詰重量 最大15㎏
電源 3φ AC200/220V 50/60㎐ 1.0kVA
質量 約100㎏
エアー源 0.5MPa 20L/min(ANR)ドライエア
