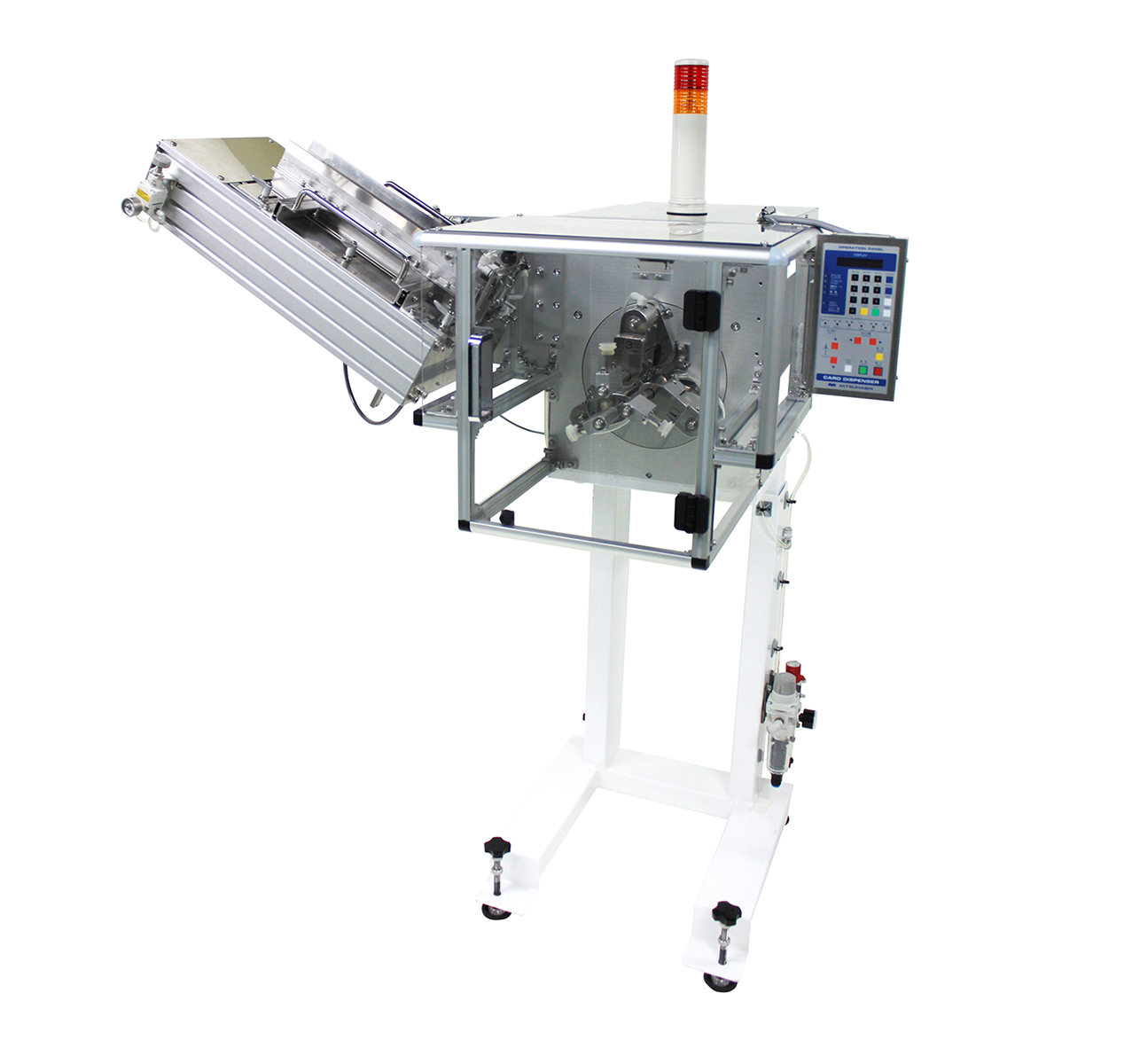

CDR-100 カードディスペンサー

zoomimg
拡大縮小

特長

  • 従来の装置では垂直方向にワークを引き抜く機構によりワーク間に真空が発生する為、ワーク同士が密着し、取り出しが安定しなかった。ロータリー式にする事でワーク間に空気層を作り、引き離す事が可能になる為、従来の装置よりも取り出しの確実性が向上しました。
  • ロータリー式で表面を滑るように引き抜くことで、分離爪による損傷を軽減しました。
  • 従来の装置は往復運動の為、運動速度に限りがありましたが、ロータリー式の連続運動機構を採用する事で更なる高速化を実現しました。
    (能力300 ヶ/分)
  • エンコーダーを利用する事で、吸着アームの旋回とコンベアの搬送、それぞれのタイミングを同期させることが出来る為、ワークを一定の位置に確実に投入します。

装置能力 300ケ/分(MAX)
ワーク仕様 (サイズ)幅 30 ~ 100 mm、長さ 30 ~ 100 mm
(品種)板状乾燥剤、プラスティックカード、軟質なカード類 ※1
電源 3 φ AC200V 50/60Hz 1.5kVA
エアー源 0.5MPa 220 リットル/min(ANR) ドライエアー
外形寸法 1178 mm(W)× 893 mm(H)× 1579 mm(D)
質量 約110kg

※1.旋回方式による引抜きを採用している為、大きな引抜きストロークを要するトレー等は対象外となります。
