特長

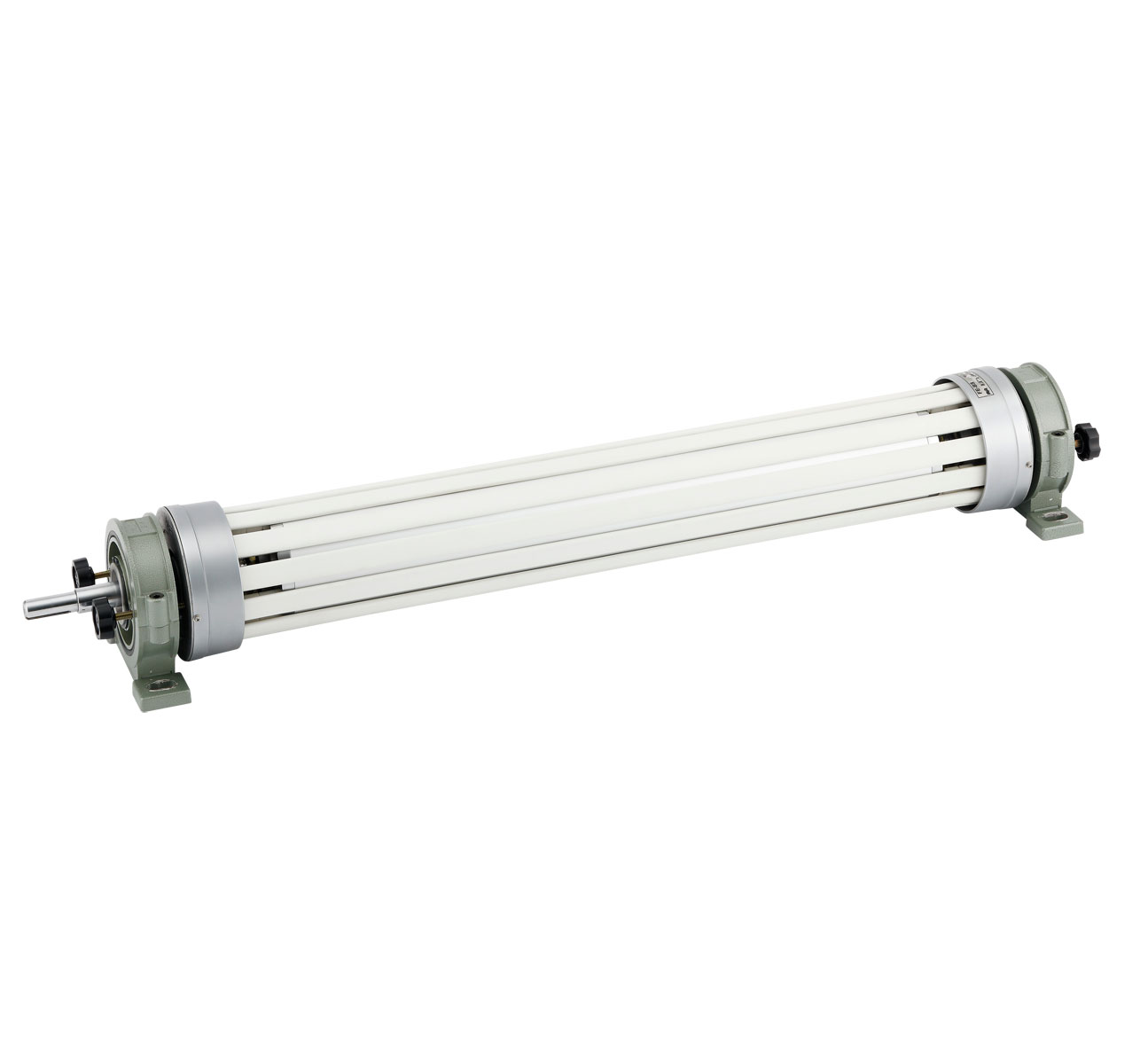

ゴムひもタイプの非湾曲な直線状シワ取りロールです。ウェブにとって有害な歪を加えることなくシワを除去します。

  • 適用範囲
    ライン速度150m/min以下、張力245N以下のしわ取りロールです。
    ロール外径がφ100(ゴムひも配置:円周10等分)、ロール面長150~1000㎜の範囲で製作します。
  • 展開量が調整できます
    調整ボルトにてロール両サイドのリングの傾きを変えることで、最適な展開量に調整可能です。調整状態は、角度目盛り板にて確認できるようになっています。
    標準展開量:5.2㎜(リング傾斜角3°)
  • 取り付け方向
    シートのパスラインは、水平から垂直までどの方向にも対応いたします。
    なお、ロールへのシート巻付け角は、一般的に30~90°の範囲で使用します。
  • 寿命の更なる向上
    回動/摺動部材の磨耗が小さくなるよう設計しており、ロール全体の寿命の向上が図れます。

ロール径 (mm) 100
ロール長 (mm) 150~1000
標準展開量 (mm)(※1) 5.2
リング傾斜角度の調整範囲 0°~6°
適用ウェブ 布、不織布、フィルム、紙、ガラス繊維
環境 乾燥(45~85%RH)(※2)
使用可能最高温度:80℃
ゴム材質 EPT ウレタン
シリコン

※1 シート90°掛け、リング傾斜角3°の展開量です。
※2 ウェット環境でのシワ取りロールをご希望の場合は、当社へご連絡下さい。
