FE-BS

フラットエキスパンダー

ロール外径φ125・ロール面長2000mm以下のゴム紐タイプのシワ取りロールです。
布、不織布、プラスチックフィルム、紙、ガラス繊維等のシワを取り除くことができます。
ロールが回転する毎に、多数のゴム紐が伸び縮みをくり返します。ウエブを巻き付けると、ゴムの伸び作用によりウエブが拡布されます。これにより、ウエブからシワが除去されます。
摩擦係数の極めて低い滑走用樹脂片が装着する等、高度に洗練された部品を用いた高級シワ取りロールです。

FE-BS

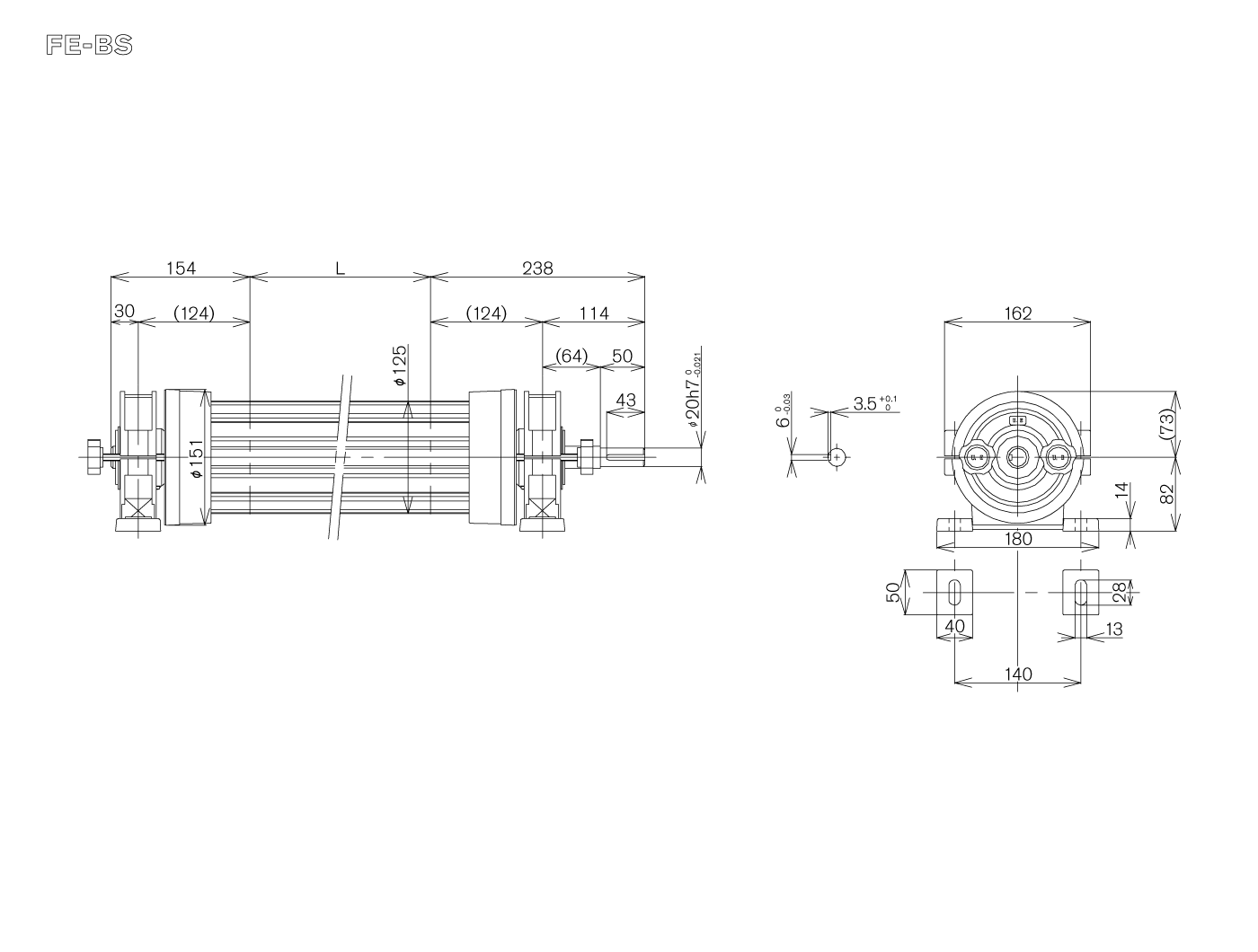

図面

L: ロール長

製品カタログ

FEゴムコード交換動画

※動画終了後に表示されるリンクの一部は弊社とは関係ありません

特長

ゴムひもタイプの非湾曲な直線状シワ取りロールです。ウェブにとって有害な歪を加えることなくシワを除去します。

  • 適用範囲
    ライン速度250m/min以下、張力294N以下のしわ取りロールです。
    ロール外径がφ125(ゴムひも配置:円周12等分)、ロール面長300~2000㎜の範囲で製作します。
  • 展開量が調整できます
    調整ボルトにてロール両サイドのリングの傾きを変えることで、最適な展開量に調整可能です。調整状態は、角度目盛り板にて確認できるようになっています。
    標準展開量:6.5mm(リング傾斜角3°)
  • 取り付け方向
    シートのパスラインは、水平から垂直までどの方向にも対応いたします。
    なお、ロールへのシート巻付け角は、一般的に30~90°の範囲で使用します。
  • 寿命の更なる向上
    回動/摺動部材の磨耗が小さくなるよう設計しており、ロール全体の寿命の向上が図れます。

仕様

ロール径(mm) 125
ロール長(mm) 300~2000
標準展開量(mm) (※1) 6.5
リング傾斜角度の調整範囲 0°~6°
適用ウェブ 布、不織布、フィルム、紙、ガラス繊維
環境 乾燥(45~85%RH) (※2)
使用可能最高温度:80℃
ゴム材質(※3) EPT(白/黒)
ウレタン
シリコン
※1 シート90°掛け、リング傾斜角3°の展開量です。
※2 ウェット環境でのシワ取りロールをご希望の場合は、当社へご連絡下さい。
※3 ゴムの特性は総合カタログに記載しています。
