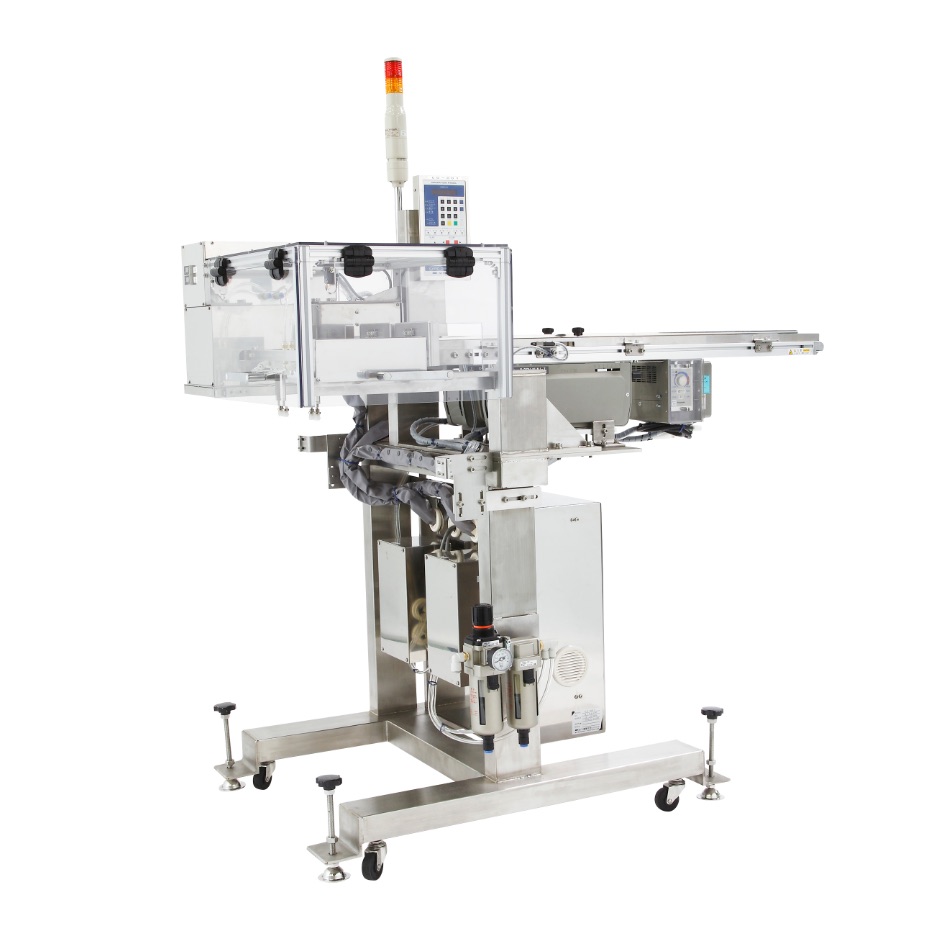

CD-870

カードディスペンサー

各種カード・台紙・トレー・蓋などを、コンベアラインの定位置に投入する装置です。
弊社独自のカムラック機構により、動作軌跡の安定性とカードにやさしい滑らかな動きを実現しました。

CD-870

図面

①CD-870 ②操作パネル ③切り出し枠 ④制御ボックス ⑤吸着アーム ⑥安全カバー ⑦エジェクターボックス ⑧供給コンベア ⑨フレーム

省人化効果

手作業
約30ヶ/分
機械導入後
約120ヶ/分

特長

  • 装置能力120ヶ/分
  • 包装機などからの投入信号と同期させて、自動投入することができます。
  • 水平型ストッカーを採用しているので、台紙、トレー、蓋、扁平なパウチ等、適用範囲が広くなっています。
  • ベルトコンベア式ストッカーなので、多量のワークをストックすることが出来ます。
  • 弊社独自のカムラック機構により、動作軌跡の安定性とパウチにやさしい滑らかな動きを実現しました。

仕様

装置能力 120ヶ/分(最大)
※商品の形状、硬さなど、仕様により最大能力は変動します。
ワーク仕様 幅 20~200mm
長さ 30~200mm
電源 3φ AC200V 50/60Hz 1.0kVA
質量 約50kg
エアー源 0.5MPa 110L/min(ANR)ドライエア
