PU-3
非接触ピッチ測定ユニット

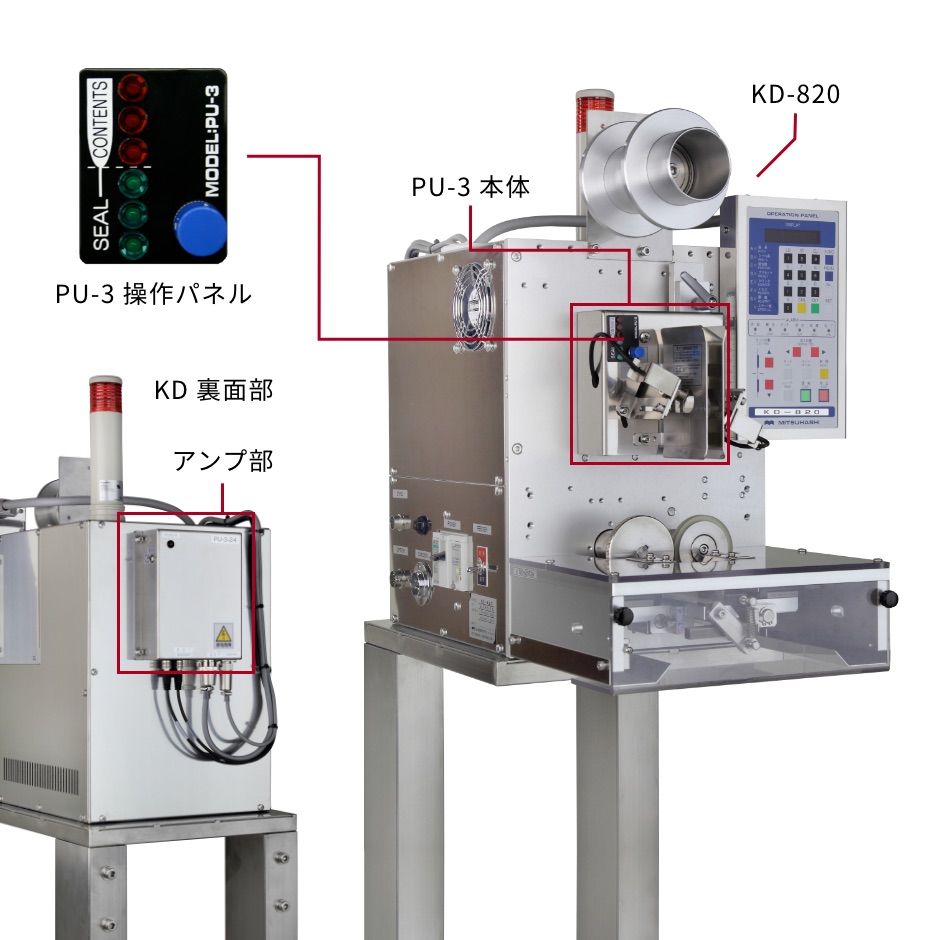

非接触ピッチ測定ユニットは超音波によりパウチの中身部分とシール部分を判断し、対象となるパウチの袋長を測定する装置です。
簡単に操作でき、パウチに触れることなく袋長の測定が出来ます。
図面
製品カタログ
特長
- パウチの中身（粉末・液体・かやく）・包材（ビニル・PET・アルミ）に関係なく検出可能です。
- 簡単なワンプッシュ操作、品種切換もスピーディーに行えます。
- 検出レベルも一目でわかるようにLED表示を採用しています。
仕様
| 構成 | 検出部1式、アンプ部、ケーブル類 |
|---|---|
| 処理能力 | 500ヶ／分 |
| 出力信号 | 袋部検出にて出力ON、NPN オープンコレクタ 30V 10mA |
| 電源 | DC24V/DC12V 4W ※装置本体から供給、別途電源は必要ありません。 |
| 使用環境 | 0℃～40℃（湿度80％ RH 以下） |
| 組合せ装置 | KD、KE、KS、FWシリーズ全般 |
