真空環境用AIREXメカニカルシャフト(ネジ式)

zoomimg
拡大縮小

特長

  • 10-6Pa 超高真空領域まで使用可能です。

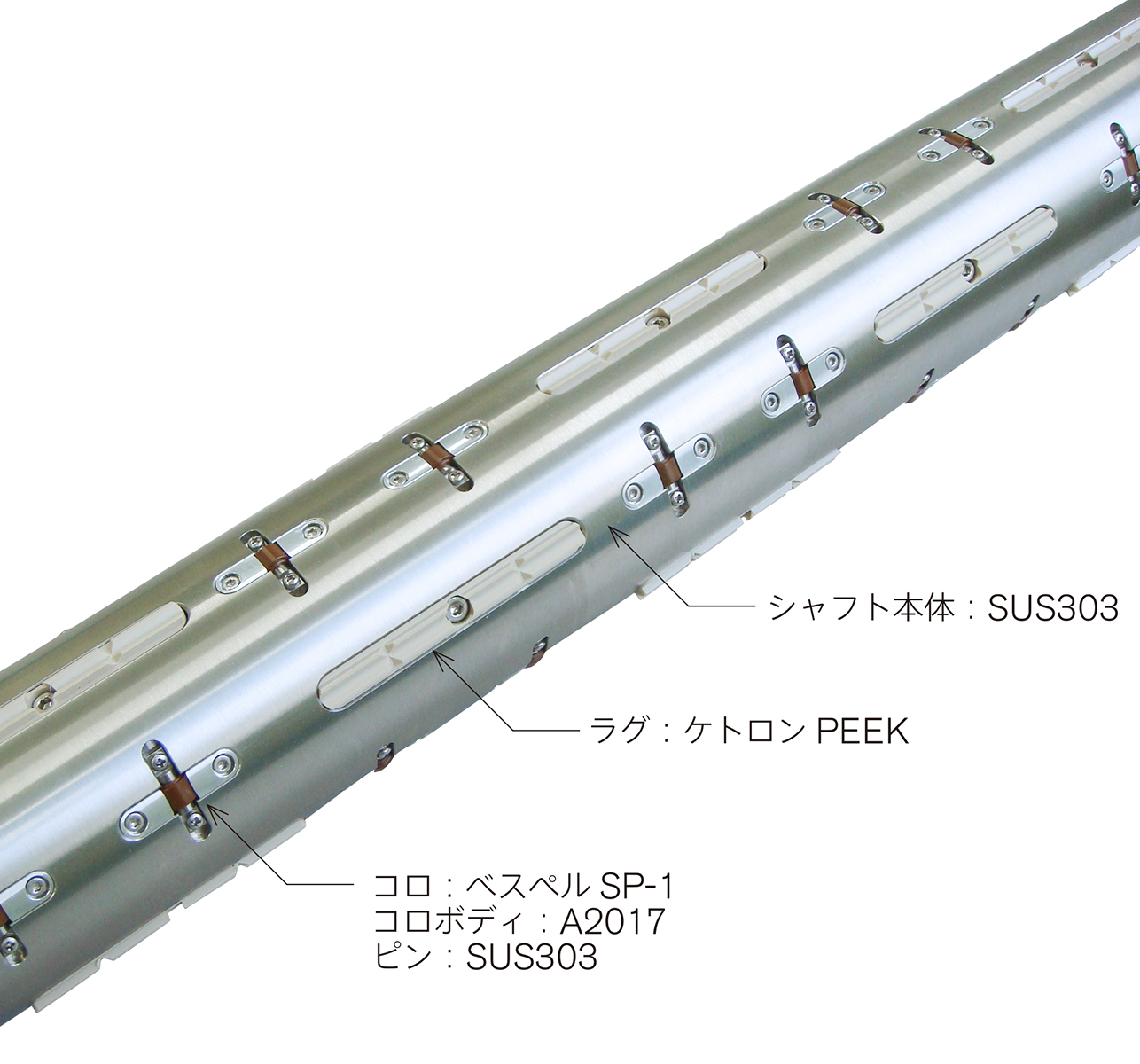

  • 厳選した材料を使用しています。使用部品はガス放出量の少ない材料を使用しています。
    金属 … SUS303,SUS304,SUS440C,A2017
    樹脂 … ベスペルSP-1,ケトロンPEEK,バイトン フッ素ゴム
    潤滑油 … 真空グリス(バリエルタSUPER IS/V,NOK)
  • 発塵を抑える構造です。コア着脱時の接触発塵を抑えるため、ボディ外径部にコロユニットを埋設しています。ラグの拡縮時にシャフト内部からの発塵を抑えると同時に、部品の焼き付き防止のため、摺動部品は金属と樹脂の組合せになるようにしています
  • 部品の残留異物を除去しています。組立前には全ての部品を脱脂洗浄し、超音波洗浄した後、乾燥機にて水分を除去します。組立はクリーンブースにて行い、油分・ゴミ等が付着しないよう細心の注意を払っています。

本体外径
(コロ外接円) ※ 1
φ 73.5 mm
(φ 75 mm)
φ 148.5 mm
(φ 150 mm)
コア内径※ 2 (樹脂製コア)
φ 75.5 ~ 79 mm
(樹脂製コア)
φ 150.5 ~ 154 mm
原反質量(kg) 190 530
トルク(N・m) 20 55
シャフトボディ材質 SUS303 SUS303
必要トルク(N・m) ※ 3 4.1 10.7

※ 1 上記仕様以外のご要望にも対応いたしますので、お申し付けください。
※ 2 コア内径の適用範囲はコロ外接円径+0.5 ~ +4mm
※ 3 必要トルクは表中の原反重量を持ち上げるために必要なトルクを示しています。
