PGM-400

大型滚轮导向器

  • #大型滚筒导向器

用于控制输送膜状材料的中间工序中产生的偏离的偏移型滚轮导向器。适用于宽度3000mm以下的膜状材料。通过滚珠丝杠驱动型，反冲力小，能够实现高精度的控制。

PGM-400

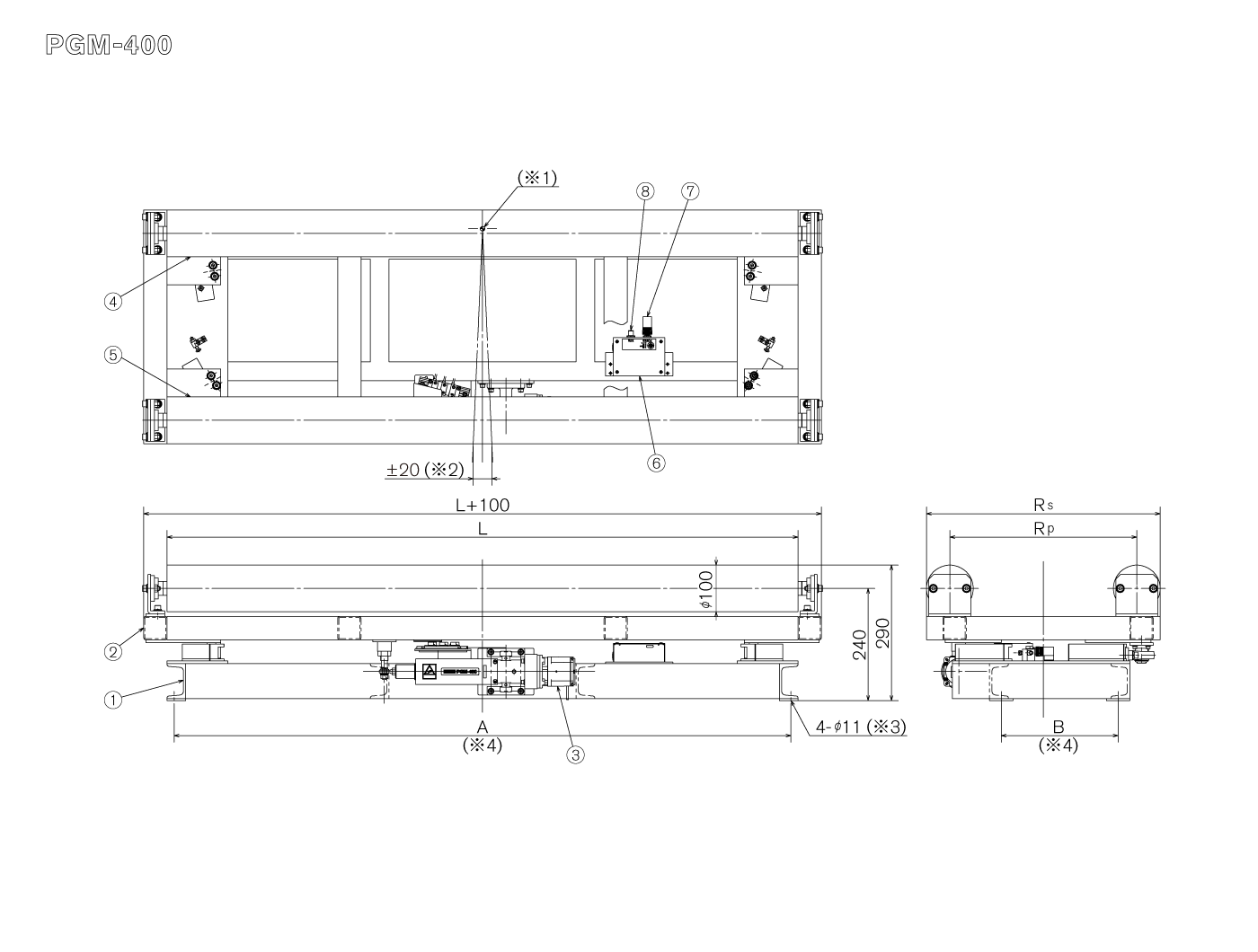

图纸

①滚轮台　②滚轮框架　③PGM-400驱动部　④入口侧滚轮　⑤出口侧滚轮　⑥电气箱　⑦用于驱动的电源连接器（附件）　⑧用于连接McBus的连接器　※1: 回转中心　※2: 控制量　※3: 安装孔　※4: 安装间距（根据大小尺寸会变动） L: 滚轮面长度　Rs: 滚轮外径间距　Rp: 滚轮中心间距

特长

  • 改进了滚轮支撑方法，与以前机种相比支撑点的负载容量提升了4倍。
  • 仅用连接器连接控制器和传感器，所以接线作业很容易。

规格

滚轮面长度 400～3000mm
滚轮跨度 300～1300mm
滚轮直径 φ100（标准），对应φ75～φ160
滚筒材质 铝，铁，橡胶等
最大膜状材料张力 1176N
驱动速度 25mm/sec
电源 DC24V±20％
消耗电流 最大2.5A
使用环境 温度：0～40 ℃ ，湿度：80%Rh以下（没有结露）
连接机器 控制器 PEM-200、PEM-3000
传感器 PSM-type sensor
