PAM-10

模拟输入模块

  • #模拟输入模块

G-series的模拟输入模块。在使用本公司以外的厂家生产的控制曲折的传感器时使用。

PAM-10

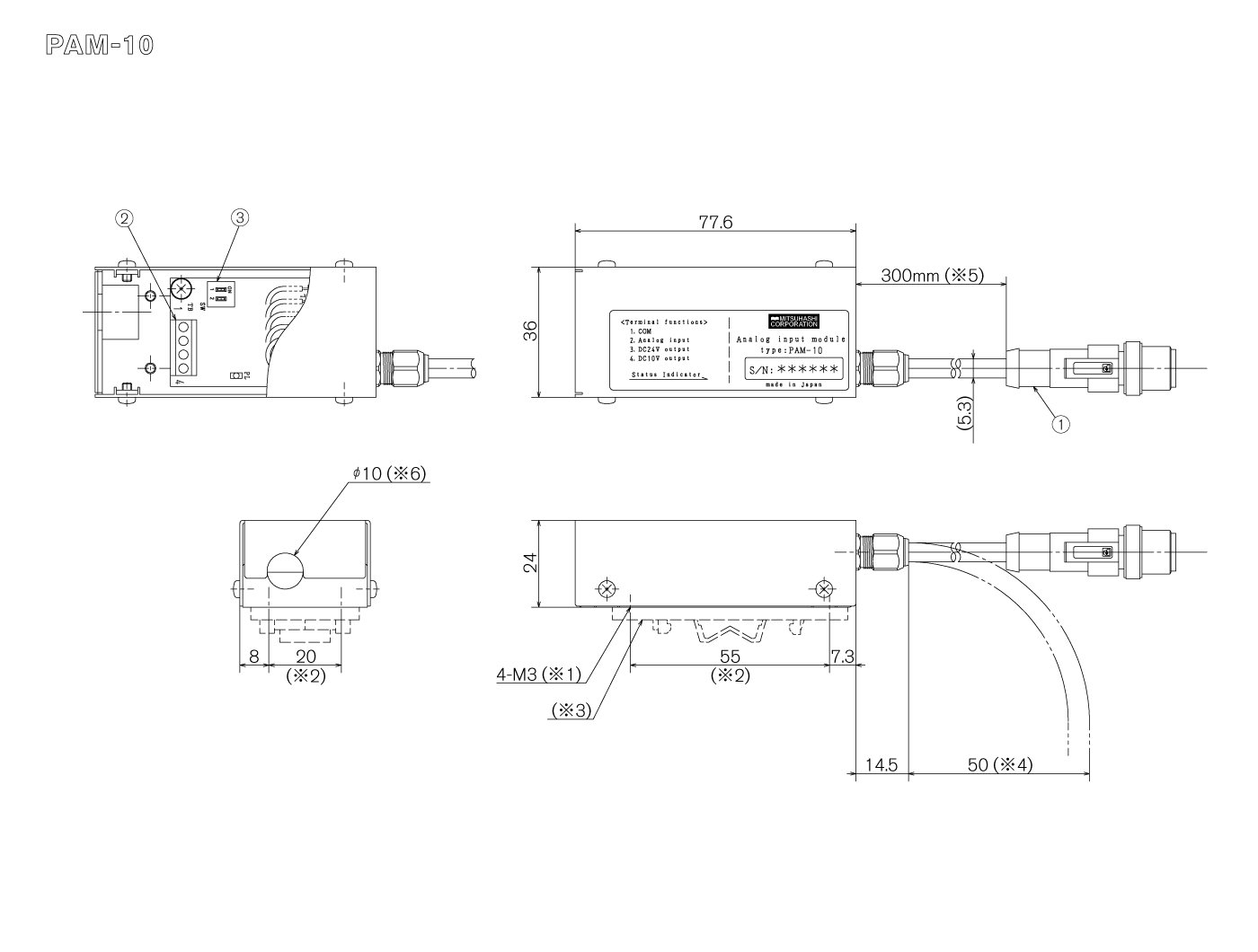

图纸

① 连接周围机器的连接器　②端子台　③频道选择开关　※1: 安装孔（公称螺纹拧入长度4mm）　※2: 安装间距　※3: DIN 轨道安装板（另外出售）　DRA-2，TAKACHI ELECTRONICS　对应DIN轨道宽度35mm　※4: 最小弯曲半径　※5: 线缆长度　※6: 线缆抽出口　公称线缆系统φ6

特长

  • 用指定的部件能够安装到DIN轨道。
  • 能够与搭载1-5V，0-5V，0-10V等的模拟输出的传感器连接。

规格

电源（V+） DC24V±20％（由CAN总线提供）
消耗电流 最大100mA(用于传感器的电源供给未使用时）
用于传感器的
电源供给		 V+ – 1.0V ~ V+、　最大300ｍA
用于电位器的电源 DC10.0V ± 0.3V（公称负荷5kΩ以上）
重量 150g（包含线缆）
使用环境 温度：0～40 ℃, 湿度：80%Rh以下（没有结露）
有效输入范围 0.3V ～ 9.7V
精度 满量程的0.2％
输入阻抗值 1MΩ以上
取样周期 1.5ms以下
光学分辨率 1mV
温度偏离 满量程的0.01％/℃
