PGS-400
AC伺服大型滚轮导向器
- #AC伺服大型滚轮导向器
用于控制输送膜状材料的中间工序中产生的偏离的偏移型滚轮导向器。特点是通过滚珠丝杠驱动，反冲力小。另外，搭载AC伺服电机能够实现高精度的控制。

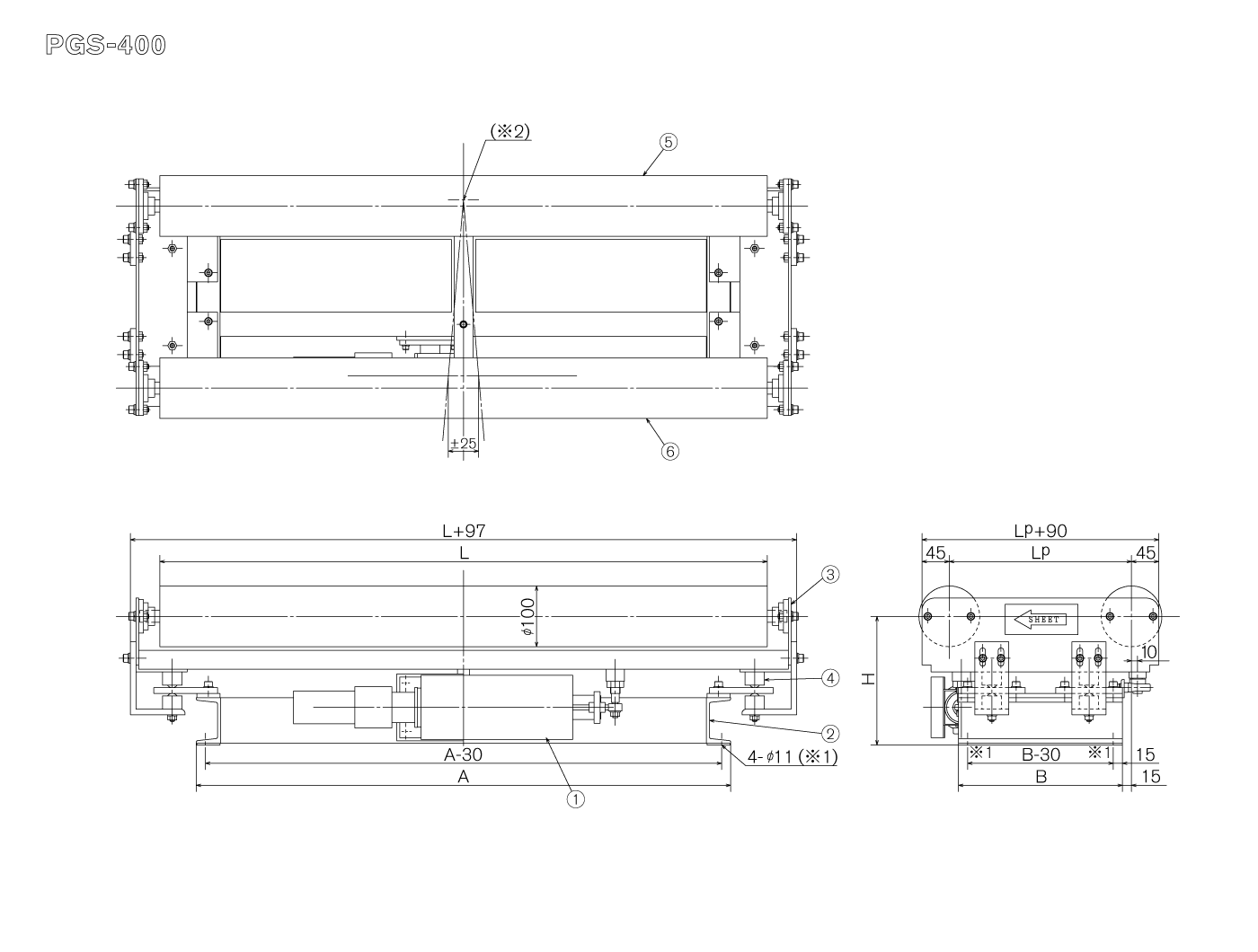

图纸
L: 滚筒面长度 Lp: 滚筒跨度
※1: 安装孔 ※2: 回转中心
特长
- 快速・高回应性
AC伺服电机不需要转子的磁石使得转子的惯性小达到高功率所以能够发挥高回应性并能实现高精度的控制。 - 通过无电刷化所以不需要维修
因为没有电刷等磨损所以不需要保养・定期检查。另外在无尘工作室也能使用。 - 充实的保护功能
很多保护功能被设计在伺服放大器中，保护着伺服放大器。保护功能包括过电流保护・过负荷保护・电机过热保护等功能。
规格
| 修正速度 | 28mm/s |
|---|---|
| 控制量 | ±25mm |
| 最大膜状工件速度 | 300m/min |
| 最大膜状工件张力 | 490N |
| AC伺服电机 | 50W |
| 滚轮面长度 | 600～1600mm |
| 滚轮直径 | Φ100（标准） |
| 滚轮跨度 | 200～400mm |
