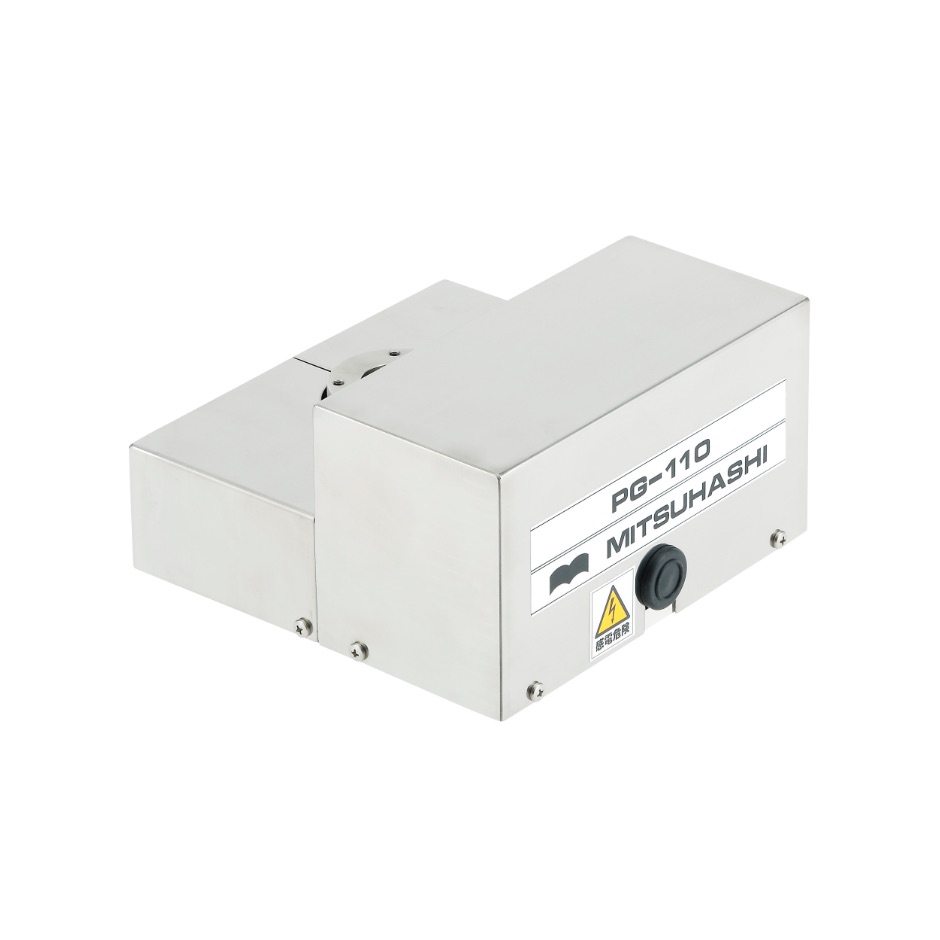

PG-110
小型滚轮导向器
- #小型滚轮导向器
使用在输送膜状材料的中间工序中用来控制偏离的偏移型滚轮导向器。高度低能够设置在狭小空间。

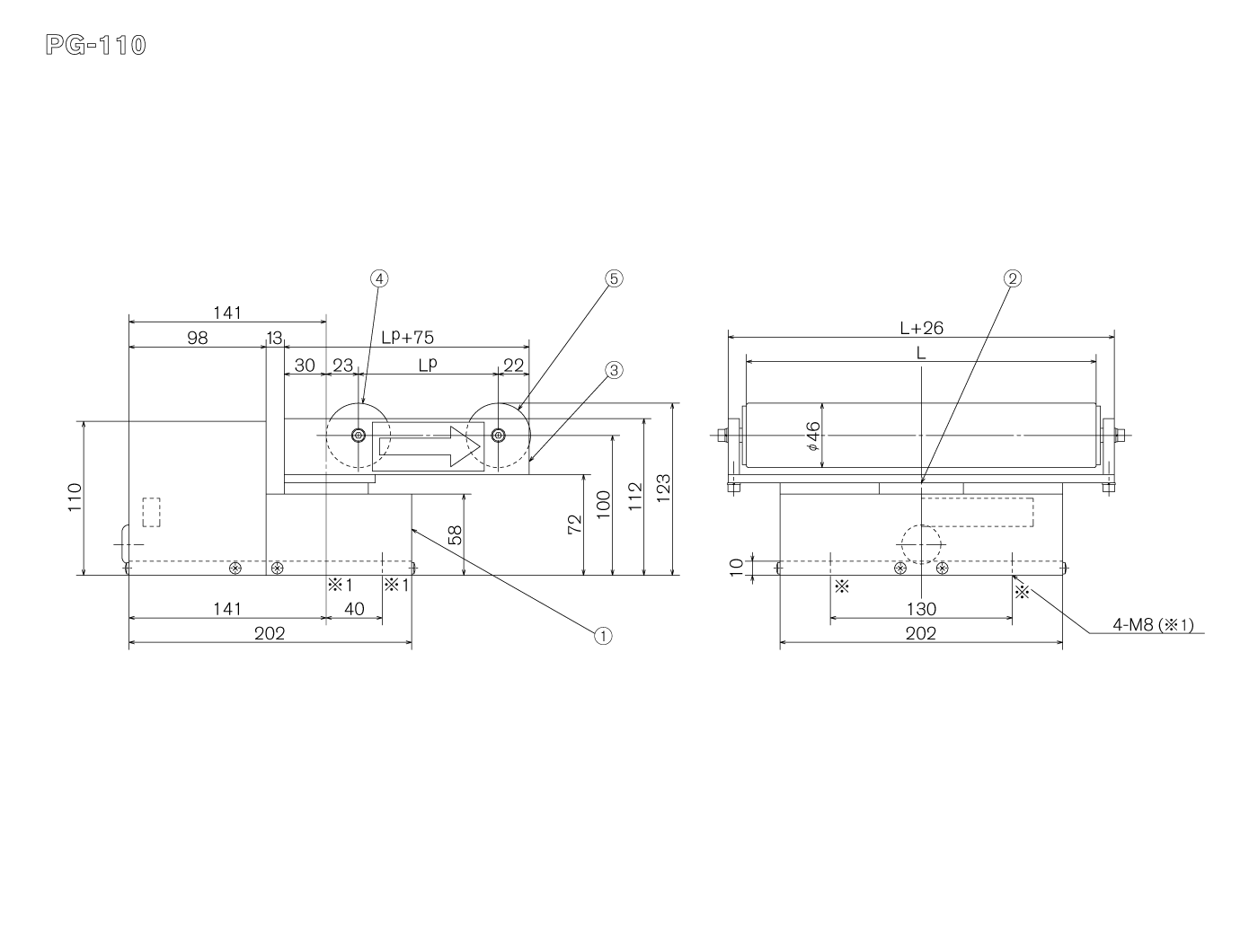

图纸
L:滚筒面长度 Lp:滚筒跨度
※1: 用于安装的丝锥
特长
- 最适合用于在膜状工件的加工线的途中控制位置。
- 最适合永久歪斜和容易破裂的材质
在滚轮导向器的入口侧和出口侧一起边扭曲边控制。所以加在膜状材料的两端的张力的差很小，最适合对于容易引起永久歪斜和容易破裂的材质的控制。
规格
| DC电机 | DC24V 0.4A |
|---|---|
| 修正速度 | 12mm/s(滚轮跨度100mm时) |
| 控制量 | ±10mm (滚轮跨度100mm时) |
| 最大膜状工件速度 | 100m/min |
| 滚轮面长度 | 100～300mm |
| 滚轮直径 | φ46(标准) |
| 滚轮跨度 | 50～200mm |
