PGMW-15

一体型小型滚轮导向器

  • #一体型小型滚轮导向器

使用在输送膜状材料的中间工序中，对偏离进行控制。将控制器和传感器组合在一起，能够短缩客户的设计和设置・接线・调整的工作时间和劳力，从而简单地使用。通过搭载无刷电机具有良好的维修性能，实现了快速回应，高精度的控制。适用于宽度600mm以下的比较窄的膜状材料，适合包装机和卫生用品制造装置对偏离的控制。

PGMW-15

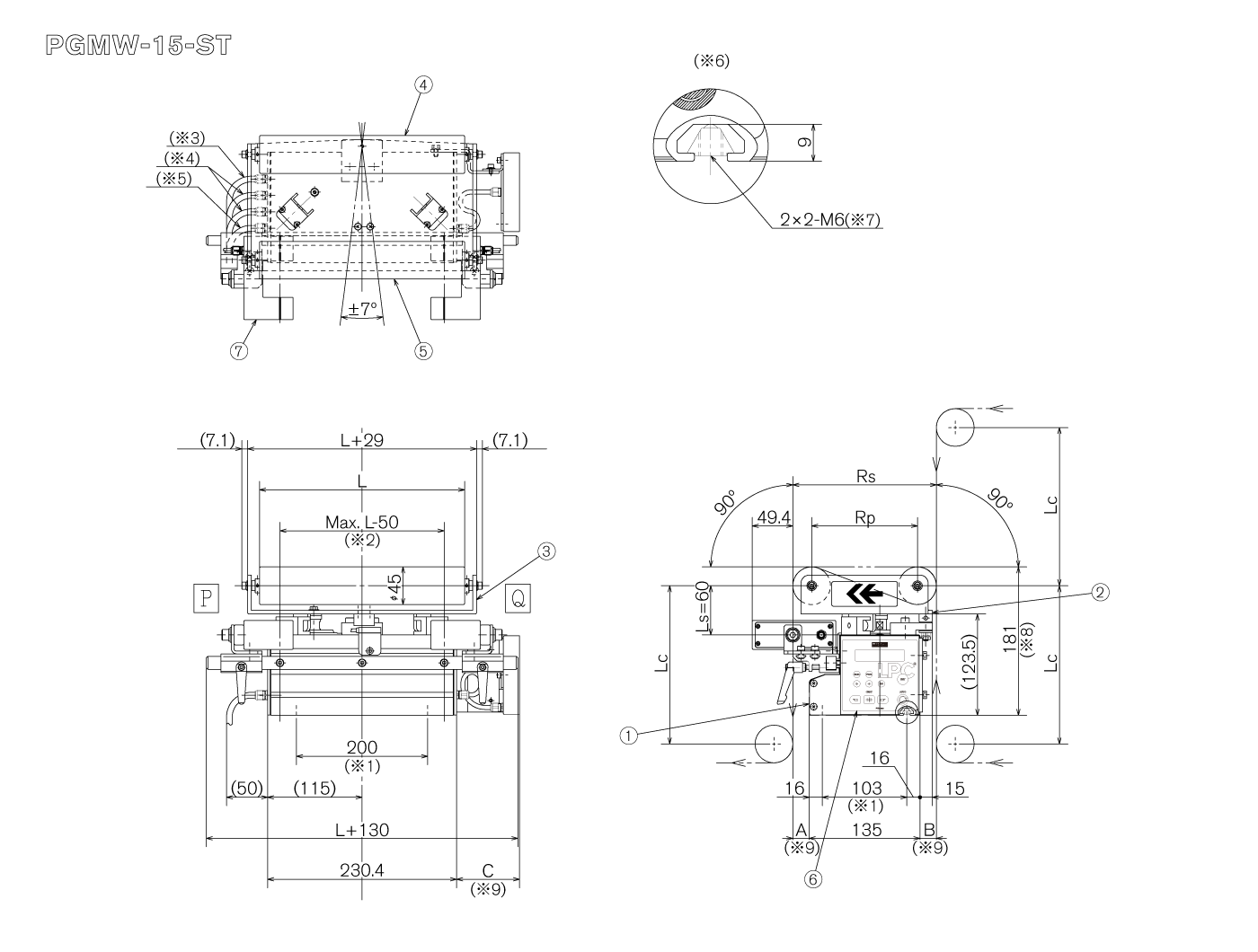

图纸

① 驱动部　②支架　③滚筒框架　④入口滚筒　⑤出口滚筒　⑥控制器 ⑦传感器
※1: 安装间距　※2: 片状工件宽度　※3: 用于外部控制的线缆　※4: 用于传感器的线缆　※5: 电源线缆　※6: 安装螺母部的详细图（S=1/1）　※7: 后插入弹簧螺母　※8: 滚筒高度　※9: 根据大小尺寸会变动
L: 滚筒面长度 Rs: 滚筒外径间距　Rp: 滚筒中心间距　Lc: 到固定滚筒的距离
Ls: 到传感器的距离　

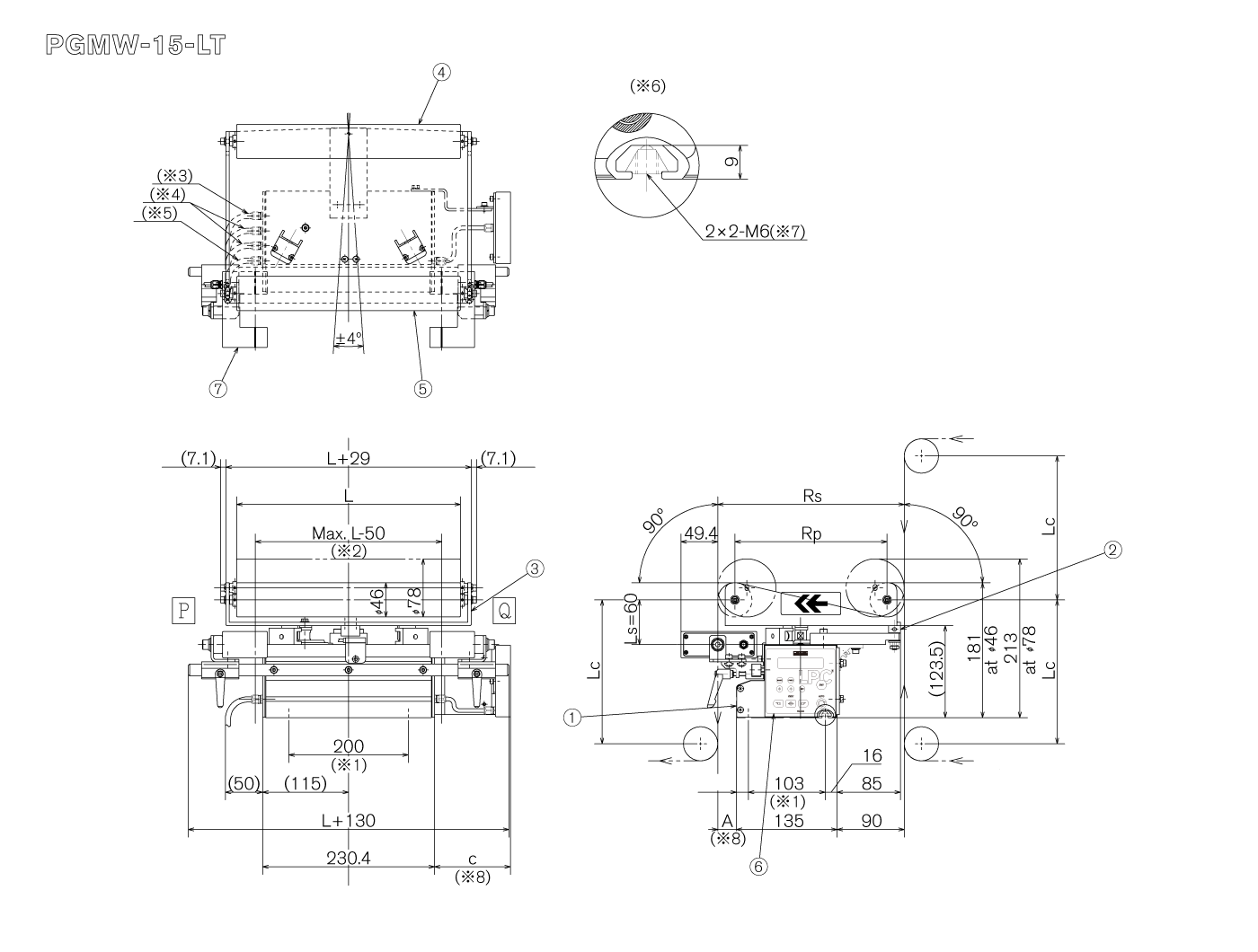

①驱动部　②支架　③滚筒框架　④入口滚筒　⑤出口滚筒　⑥控制器 ⑦传感器
※1: 安装间距　※2: 片状工件宽度　※3: 用于外部控制的线缆　※4: 用于传感器的线缆　※5: 电源线缆　※6: 安装螺母部的详细图（S=1/1）　※7: 后插入弹簧螺母　※8: 根据大小尺寸会变动
L: 滚筒面长度 Rs: 滚筒外径间距　Rp: 滚筒中心间距　Lc: 到固定滚筒的距离
Ls: 到传感器的距离　

商品彩页

特长

  • 只要连接电源就能在短时间内完成组装到机械。
  • 采用了不要维修的无刷DC电机。
  • 内部搭载了滚珠丝杠型的超小型执行器，使得滚轮框架能够全力回转。
  • 滚轮框架的回转力矩与以前的齿轮型的PG-100相比到达2.5倍以上。
  • 具有低反冲力特性（以前机种的1/10以下），由枢轴和2处的凸轮从
    动器构成对滚轮框架的3点支撑，从而形成了刚性较强的滚轮框架。
  • 根据用途能够选择红外线边缘传感器（PSM-75系列）和超声波边缘传感器额（PSM-46系列）。另外，能够通过使用2台PSM-75实现中心控制。

规格

短型（PGMW-15-ST） 长型（PGMW-15-LT）
电源 DC24V±20%　 请连接到附属线缆（5m）的端子。 （24V：「＋」、０V：「－」，接地「FG」）
消耗电流 0.6A（电源电压DC24V时）
组合机器 控制器 PEM-200
传感器 请指定传感器的种类和台数。
・PSM-46，46W(最多1台，控制边缘）
・PSM-75，75W（最多2台，控制边缘或中心）
使用PSM-75系列时，在灰尘多的环境中，如果使用对于镜头起防止灰尘附着作用的除尘装置单元的话比较有效。
型号是PSM-75W-DB。这时，请准备气压：0.2〜0.5MPa，干燥空气，最大消耗量20Nl/min。
适用范围 滚轮面长度 150～650mm 200～650mm
滚轮直径 φ46 ，φ78　请咨询其他特殊规格。
滚轮材质 ・铝制滚轮（耐酸铝 无／有）
・橡胶滚轮（NBR白）
・CFRP（附带橡胶塞头 无／有）
请咨询其他特殊规格。
滚轮跨度 150mm 175mm 200mm 225mm 250mm 275mm 300mm 400mm
修正量※１ ±17mm ±19mm ±22mm ±25mm ±16mm ±18mm ±20mm ±27mm
修正速度 20mm/s 22mm/s 25mm/s 28mm/s 14mm/s 15mm/s 17mm/s 23mm/s
最大膜状材料张力※2 200N（膜状材料宽度＝250㎜） 260N（膜状材料宽度＝450㎜）
最大膜状材料走行速度 300m/min
使用环境 温度：0～40 ℃
湿度：80%Rh以下（没有结露）
重量 （除去滚轮，滚轮框架） 4.0kg
其他 ＜有关决定滚轮框架位置的方法＞
・为了决定中心位置，接近开关，行程距离末端的位置是电子计数器型 （位置是通过控制器来设定）
投入电源时，自动地向中心移动（标准规格）
・作为选项，能够追加用于检测出行程距离末端的接近开关。
＜有关操作盘和连接器面板的位置＞
・在驱动部主体箱体的左右侧面有操作盘和连接器面板。
・根据膜状材料流向方向，朝着固定方向出货。
（流向右边）从出口侧看去为正面，操作盘在左边。
（流向左边) 从出口侧看去为正面，操作盘在右边。
※1. 根据滚轮框架的摆角计算出的值。
（短型：±7°，长型：±4°）
※2. 张力和膜状材料宽度成正比。
